Druck-/Zug-Prüfungen zur Kraftmessung oder als Belastungstests
Hält ein neuartiges Material, eine verbesserte Klebeverbindung, eine Schweißverbindung oder ein perfekt designtes Bauteil den Belastungen im Einsatz stand?
Ob Kabelverbindungen (Crimp- oder Steckverbindungen), Gehäuse oder Rastmechanismen: Die Druck- und Zugkraftbelastbarkeit entscheidet darüber, ob ein Produkt auch zuverlässig funktioniert.
Wir prüfen, mit akkreditierten Prüfverfahren, wie sich Komponenten unter realitätsnaher Zug- und Druckbelastung verhalten – von der Pin Push-Prüfung bis zum komplexen Gehäuse-Test. Wir bringen Bauteile gezielt an ihre Belastungsgrenze und ermitteln Ergebnisse wie:
- Kraft-Weg Diagramme,
- Aussagen zur Materialverformung,
- Aussagen zum Abrissverhalten
- die Bruchkraft
- die Rastkraft.
Sie erhalten die folgenden Erkenntnisse:
- Wo liegen die Belastungsgrenzen?
- Gibt es mögliche Schwächen?
- Und was hält dauerhaft stand?
Unsere Prüfexperten ermitteln mit kalibrierten Prüfständen Messwerte und erstellen Kraft-Weg-Diagramme für die Berurteilung der mechanischen Qualität Ihrer Produkte. Die Daten werden reproduzierbar und zuverlässig dokumentiert. So schaffen wir belastbare Ergebnisse für Entwicklung, Qualitätssicherung und Serienfreigabe – bevor es im praktischen Einsatz zum Ernstfall kommt.
Prüfverfahren und Technologien – was wir prüfen, hält was aus
Unsere Universalprüfmaschinen ermöglichen eine große Bandbreite an mechanischen Belastungsszenarien – exakt anpassbar auf Ihre Komponenten, Normvorgaben und Einsatzanforderungen.
Typische Prüfaufgaben im Überblick:
Steckeraufsteckkraft
Ermittlung der Kraft beim Aufstecken eines Steckverbinders bis zum sicheren Einrasten
Leitungszugtest

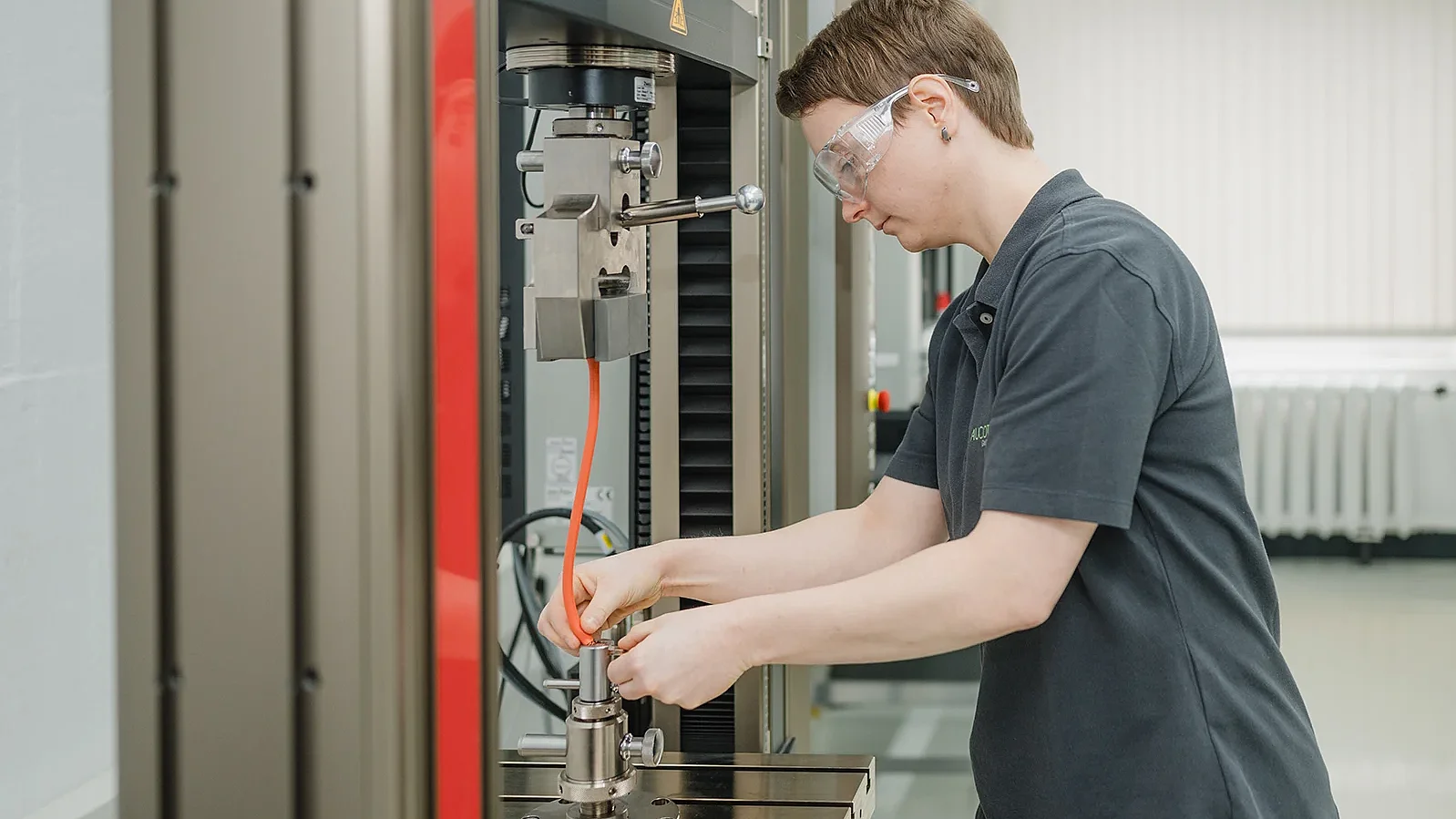

Axialer Zug an Kabellitzen oder Leitungssystemen – auch mehraxial möglich, z. B. für HV-Kabelbäume
Steckerdurchdrückfestigkeit
Prüfung der Kraft, mit der ein gesteckter Verbinder nach dem Einrasten weiter belastet wird
Abziehkraftbedarf
Bestimmung der Kraft, die erforderlich ist, um den Stecker bei geöffneter Verriegelung zu lösen
Steckerverriegelungshaltekraft
Zugprüfung über Stecker oder Leitung bei verrastetem Steckverbinder – Bewertung der mechanischen Haltekraft
Pin Push & Pull Test
Druck-/Zug-Belastung direkt an den Steckpins – bis zum Ein- oder Ausdrücken, inkl. Kraft-Weg-Diagramm
Gehäusestabilität
Krafteinwirkung auf Gehäusekomponenten, z. B. Druck auf Anschlussbereiche, Deckel oder Rastnasen
Technische Spezifikationen:

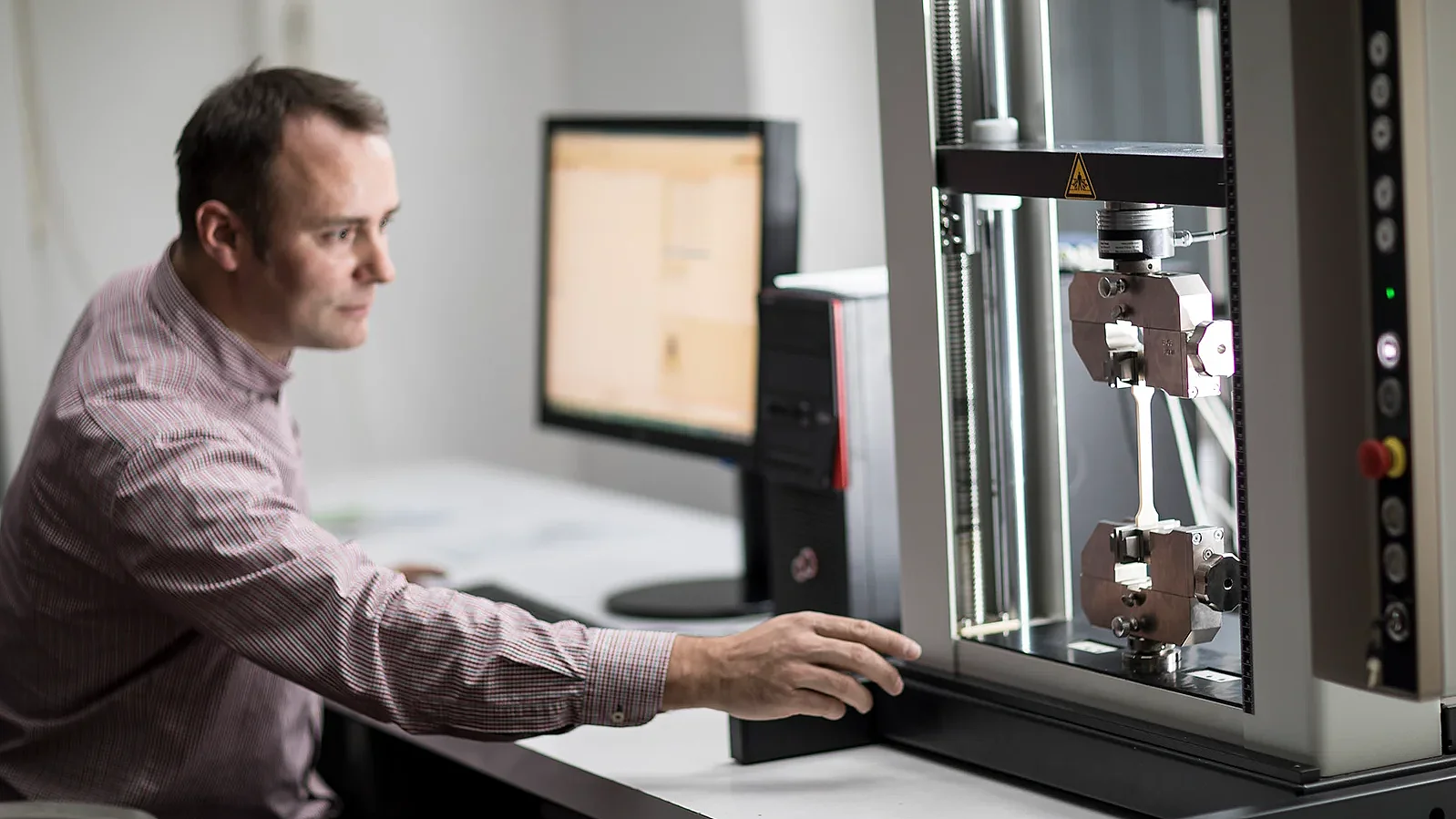

- Zwick/Roell Universalprüfmaschinen (bis 20 kN)
- Kraft- und lagegeregelte Verfahren
- Prüfgeschwindigkeit: 0,001 - 1.500 mm/min

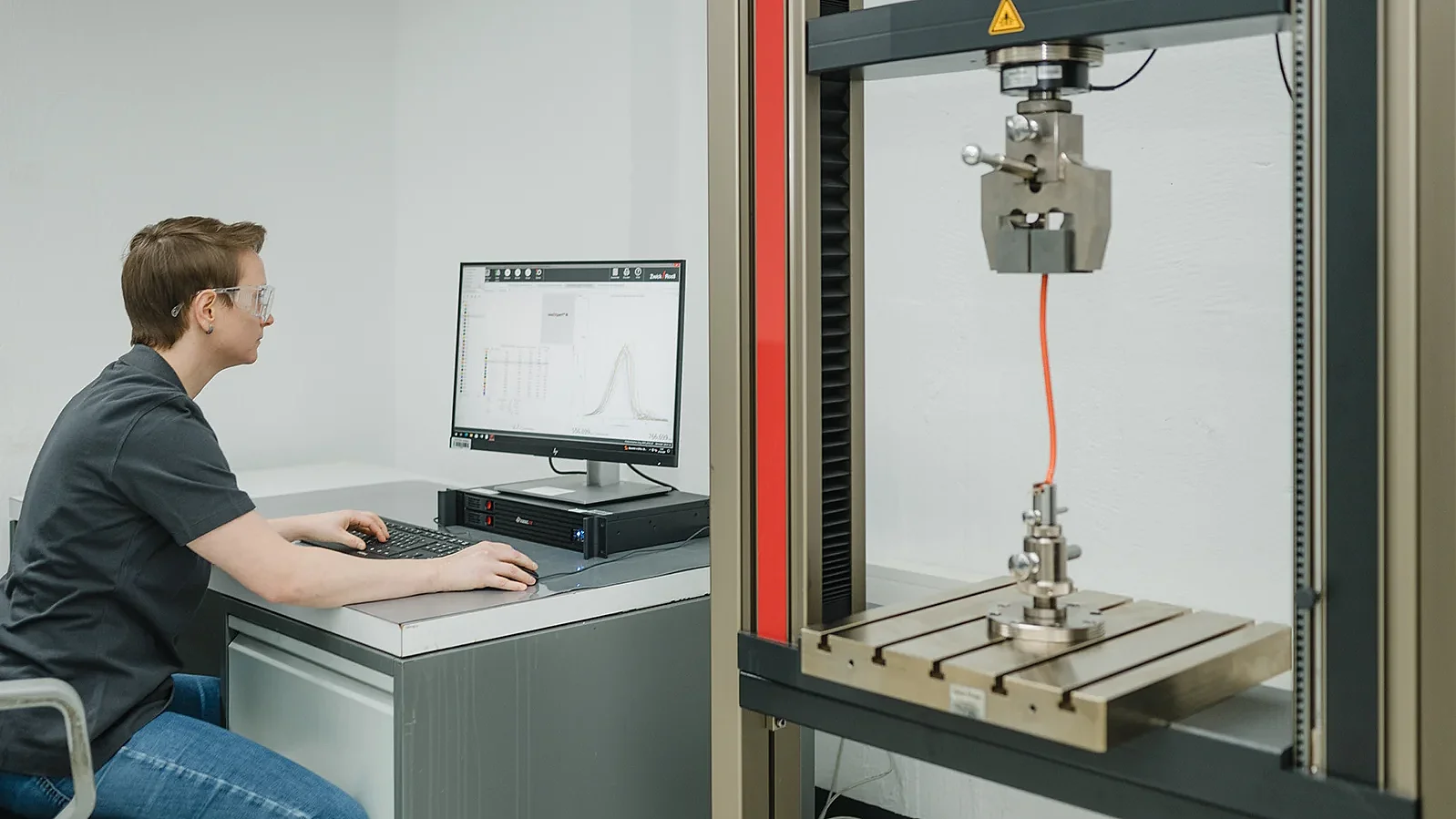

- Digitale Auswertung über Kraft-Weg-Diagramme
- Kombination mit Temperatur-, Klima- oder Vibrationsvorbelastung möglich
Beispielhafte Prüfparameter:
- Pin Push: Eindrückkraft auf Kontaktpins (mit Hysterese-Messung)
- Zyklische Steckerprüfungen: axiales Stecken und Trennen mit Kontaktüberwachung (synchron zu Kraft und Weg)
- Crimpverbindungen: Prüfung der Leitungsabzugskräfte (kombinierbar mit klimatischer Vorbelastung (Klimatische Prüfungen)
Typische Branchen & Anwendungen
Wir passen die Tests flexibel an individuelle Produktgeometrien, Materialien und Einsatzbedingungen an – auch in Kombination mit weiteren Belastungsarten.
Unsere Druck-/Zug-Prüfverfahren sind gefragt bei:
Automotive & E-Mobilität
Steckverbinder, Crimps, Rastungen
Bahntechnik
Bedienelemente, Gehäuse, Rastnasen
Gebäudeautomation / Smart Home
Steckmodule, Tragschienenkomponenten
Industrieelektronik
PCB-Verbindungen, Kontaktmodule
Medizintechnik & Labortechnik
modulare Schnittstellen, Steckzyklen
Normen und Qualitätssicherung
Unsere Druck-/Zug-Prüfungen erfolgen nach folgenden Normen und Werkstandards:
- ISO 527 - Kunststoffe – Bestimmung der Zugeigenschaften
- ISO 604 - Kunststoffe – Bestimmung von Druckeigenschaften
- VW 80106 - Automotive – Steckanschluss an und in Elektrik- und Elektronikkomponenten
- LV 214 Automotive – Steckverbinder
- Kundenspezifische Lastenhefte
Die Prüfungen erfolgen mit:
- Dokumentation der Prüflinge, des Prüfaufbaus und der Mess- und Prüfmittel
- Darstellung der Kraft-Weg-Diagramme und sonstiger Messwerte
- Angaben zu Kraftspitzen, Dehnverhalten, Rückstellwerten bzw. Bruchkraft, Abrissverhalten, Rastkraft
- aussagekräftiger Bilddokumentation
- Bewertung nach Norm oder individuell definierten Grenzwerten
Als akkreditiertes Prüflabor (DIN EN ISO/IEC 17025) erstellen wir Ihnen weltweit anerkannte Prüfberichte.
- In digitaler Form
- Mit aussagekräftiger Fotodokumentation
- Von offiziellen Stellen anerkannt
Automotive im Fokus – Fahrzeugsicherheit beginnt im Prüflabor
Gerade im Fahrzeugbereich sind Steckverbindungen, Gehäuse und Befestigungen einer Vielzahl mechanischer Belastungen ausgesetzt – ob durch Vibration, Temperaturwechsel oder Montageprozesse. Mit unseren Druck-/Zug-Prüfungen decken wir typische Szenarien in der E-Mobilität, Bordnetzentwicklung, HV-Systemtechnik oder Sensorintegration ab.
Typische Prüfaufgaben:
- HV-Steckerprüfung: Haltekraft, Pin-Festigkeit, Stabilität bei Querkräften
- Kabelbaumprüfung: Einzel- und Mehrfachzug auf Litzen, Stecker, Verrastungen
- Sicherungseinheiten / Module: Drucktest auf Verriegelungen
Kombination mit Umweltsimulationen:
Wir prüfen auch nach verschiedensten Vorkonditionierungen, um realitätsnahe Beanspruchung zu simulieren – inklusive Klima, Korrosion oder Vibrationsvorbelastung.
Ihre Vorteile mit AUCOTEAM

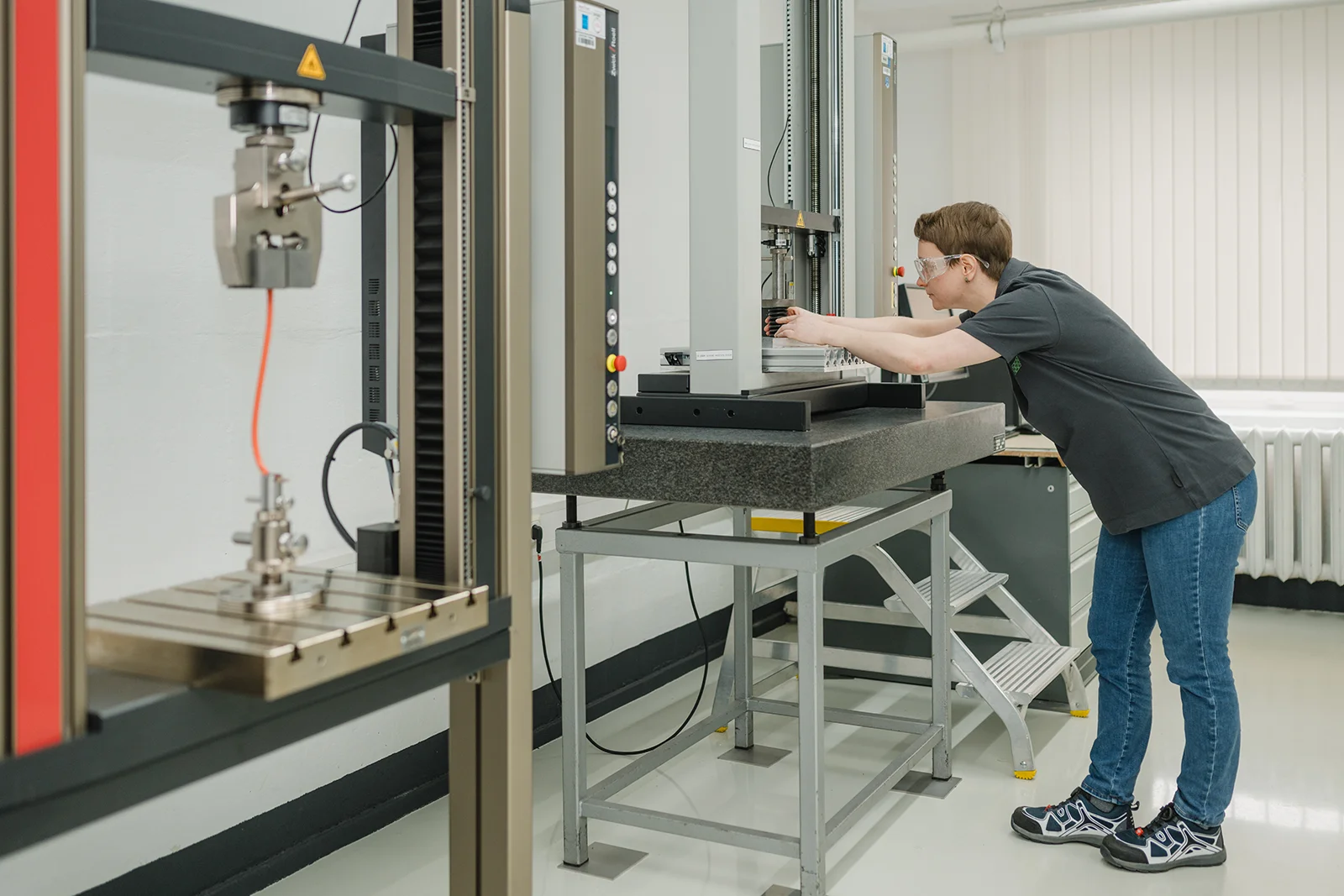

- Zwei kraftvolle Universalprüfmaschinen (bis 20 kN)
- Exakte Steuerung der Zug und Druckkraft, lage- oder kraftgeregelt
- Pin Push, Gehäuse Test, Rastkraftprüfung
- Wiederholgenaue Zyklusprüfung (mit synchroner Kontaktüberwachung)
- Auswertung mit Kraft-Weg-Diagramm
- Temperatur- & Klimavorbehandlung integrierbar
- Persönliche Beratung durch erfahrene Prüfingenieur
Ihr Ansprechpartner für Testverfahren
Jetzt prüfen lassen – auf Druck, Zug und Sicherheit!
Ob Snap-Fit-Verbindung, Stecker, Gehäuseteil oder Kabelbaumkomponente: Mit unseren Druck-/Zug-Prüfungen erhalten Sie klare Aussagen zur Belastbarkeit, Funktion und Sicherheit Ihrer Produkte – abgestimmt auf Normen, Lastenhefte und branchenspezifische Anforderungen.
