Was steckt, muss halten und Dauerhaft funktionieren – Sicherheit für jede Schnittstelle

Sie sind unscheinbar – und doch systemkritisch: Steckverbinder, Crimpverbindungen und elektronische Schnittstellen zählen zu den zentralen Komponenten moderner Geräte und Fahrzeuge. Eine einzige fehlerhafte Verbindung kann zu Signalverlust oder Totalausfall führen. Erst recht, wenn sie über Jahre hinweg Vibration, Hitze, Staub, Wasser, hoher Luftfeuchte oder Zugbelastungen ausgesetzt sind.

Deshalb prüfen wir im akkreditierten Prüflabor von AUCOTEAM jede Verbindung auf Herz und Nieren. Unsere Dienstleistungen umfassen hier alle gängigen Umweltsimulationsprüfungen zzgl. Thermografie, Derating, Dry-Circuit, Kontaktunterbrechung (<1 µs), Current-Cycling, High-Voltage, High-Current, Slow-Motion-Bending Test, Kontaktöffnungsmaß u.v.m.

Leistungen und Schwerpunkte

Ob Stecker, Einzelpin, Crimpverbindung, Federkontakt, Sensoranschluss, Modulkontakt oder Multikonnektor – wir prüfen Schnittstellen in jeder Form. Dabei erfassen wir alle relevanten thermischen und elektrischen Kennwerte unter definierten Bedingungen – einzeln oder kombiniert, kurzzeitig oder über Wochen.

Was wir prüfen:

  • Strombelastbarkeit - Derating

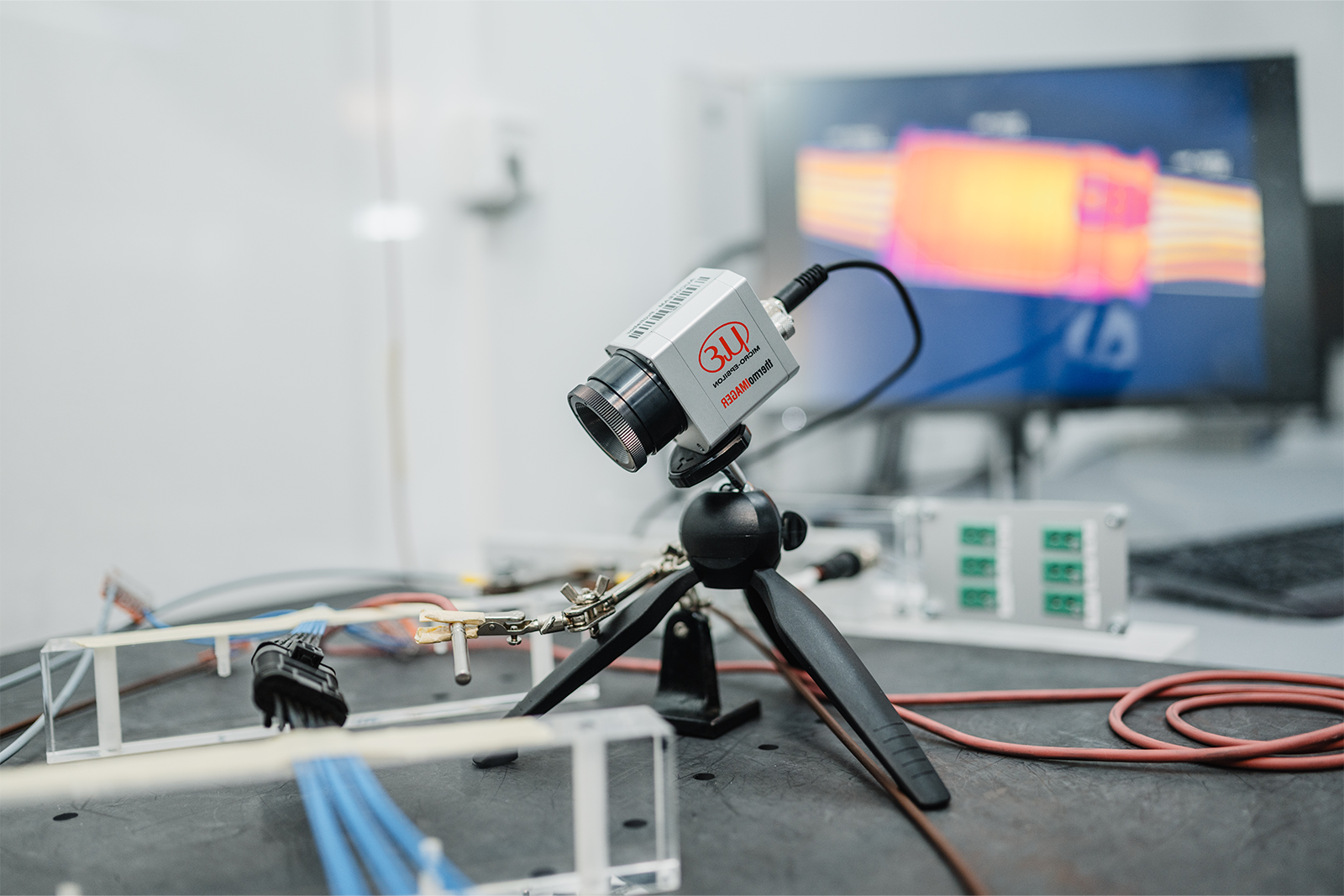

  • Thermografie
  • Dry-Circuit Messung
  • Durchgangswiderstand
  • Kontaktüberwachung 1 μs
  • Stehstoß-/Hochspannung
  • Isolationswiderstand

  • Steck-, Biege- und Ziehkraft



  • Leiterauszug / Rastung
  • Steckzyklenzahl / Slow-Motion-Test
  • Polarisation und Kodierung
  • Tauchen mit Druckdifferenz
  • Kontaktöffnungsmaß

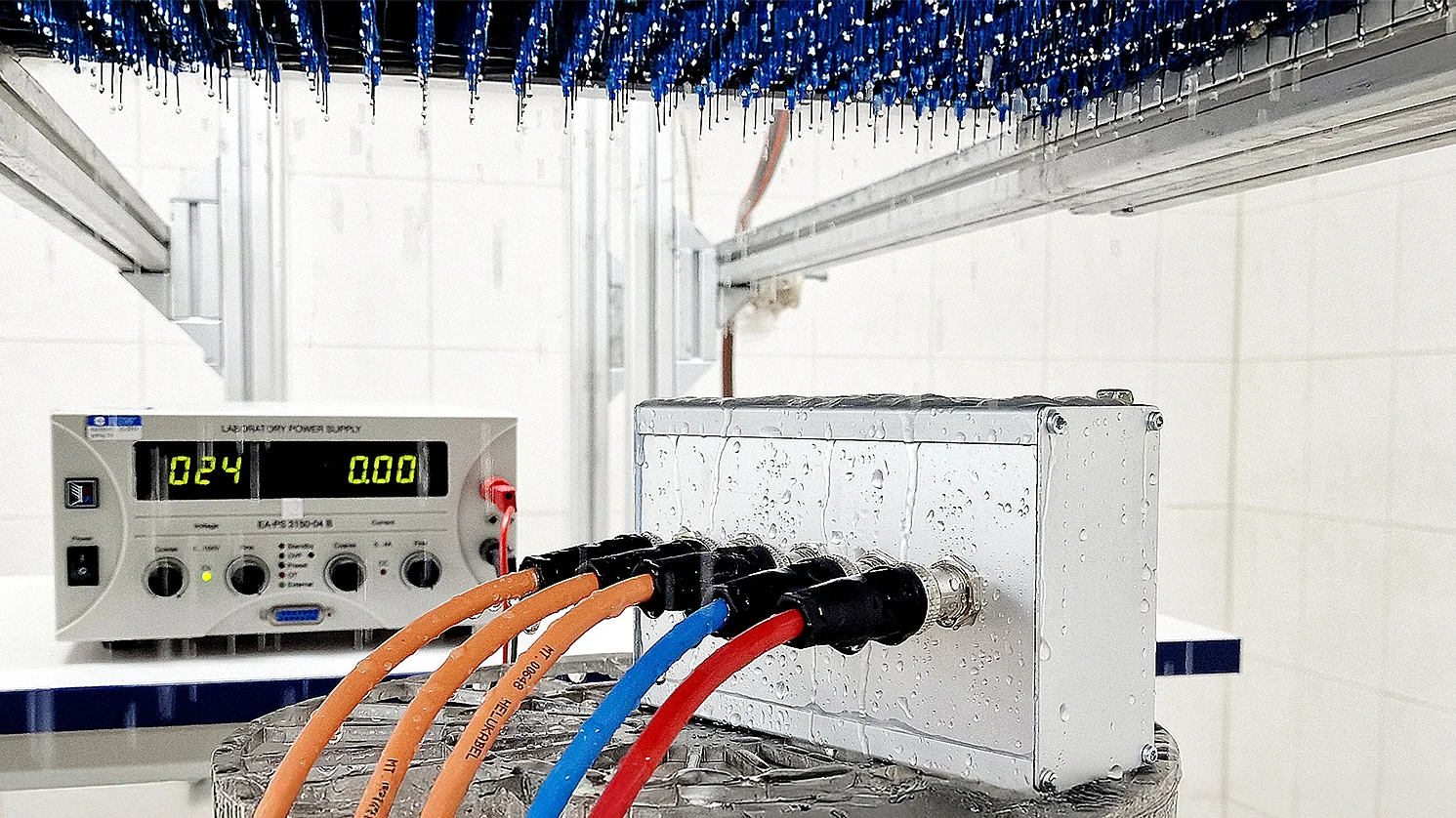

  • IP Schutzartprüfungen
  • Schock, Vibration, Falltest

  • Klima-/Temperaturprüfungen



  • Korrosions- und Chemieprüfung
  • Temperaturschock mit Eiswasser, Schwallwasser und Öl
  • Zyklische Lebensdauertests mit elektrischer Belastung
  • Schliffbilder / Röntgen CT
  • Steinschlagprüfungen
  • Verriegelungsgeräusch
  • Thermografie
  • Diese Tests lassen sich entsprechend auch flexibel kombinieren.

Normen und Qualitätssicherung

Unsere Prüfverfahren orientieren sich an folgenden Normen und Richtlinien:

  • IEC 60512 – Prüfmethoden für Steckverbinder
  • GS 95006-7-1 – Leitungssätze in Kraftfahrzeugen – Steckverbinder-Prüfungen
  • GS 95006-7-2 – Slow-Motion-Prüfung
  • VW 75174 – Kfz-Steckverbinder
  • VW 75174-2 – Slow-Motion-Prüfung
  • VW 80332 – Kfz-Hochvolt-Kontaktierung
  • VW 80302 – Kfz-Hochvolt-Kontaktierung
  • MBN 10384 – Kfz-Steckverbinder
  • MBN 10384-2 – Slow-Motion-Prüfung
  • LV 124 – Kfz-Steckverbinder
  • LV 214 – Kfz-Steckverbinder (LV)
  • LV 215 – Kfz-Steckverbinder (HV)
  • FCA CS 00056 – Elektrische und elektronische Komponenten in Kraftfahrzeugen
  • DIN EN 62368-1 – Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik
  • MIL-STD-810 – Environmental Engineering Considerations and Laboratory Tests
  • RTCA DO-160G – Environmental Conditions and Test Procedures for Airborne Equipment
  • SAE/USCAR – Performance Spec for Automotive Electrical Connector Systems

Die Prüfungen erfolgen mit:

  • Dokumentation der Prüflinge, des Prüfaufbaus und der Mess- und Prüfmittel
  • Darstellung aller Messwerte
  • Aussagekräftiger Bilddokumentation
  • Bewertung nach Norm oder individuell definierten Grenzwerten


Als akkreditiertes Prüflabor (DIN EN ISO/IEC 17025) erstellen wir Ihnen weltweit anerkannte Prüfberichte:

  • In digitaler Form
  • Mit Messwertdarstellung
  • Mit aussagekräftiger Fotodokumentation
  • Von offiziellen Stellen anerkannt

Prüfverfahren und Technologien

Unsere Prüfstände und Messsysteme sind so ausgelegt, dass sie individuelle Prüfziele zuverlässig abbilden – von der Einzelverbindung bis zur komplexen Komponentengruppe. Prüfungen erfolgen statisch, dynamisch oder zyklisch – unter dokumentierten Bedingungen.

Mechanische Prüfungen

  • Vibrations- und Schockprüfungen auch unter Temperatur- oder Klimabelastung
  • Druck-/Zug-Prüfungen an Crimp- oder Schweißverbindungen sowie an Steckkontakten und Pins
  • Snap Fit-Tests: Öffnungs-/Schließzyklen von Verriegelungen
  • Pin Push / Pull: Druck-/Zug-Tests an Einzelkontakten
  • Kraft-Weg-Auswertung inkl. Bruchkraft, Verformungsverhalten

Elektrische Prüfungen

  • Kontaktwiderstandsmessung
  • Dry-Circuit-Test
  • Isolationswiderstand und Durchschlagfestigkeit
  • Hochvolt- und Hochstrom-Prüfungen
  • Derating und Thermografie
  • Current-Cycling-Test

Thermische und klimatische Prüfungen

Zyklische Beanspruchungen mit Überwachung

  • Steuerung von Steckzyklen, Kraftregelung, Kontaktzustands
  • Überwachung von Kontakttemperaturen und Einbindung in die Stromregelung
  • Automatisierte Prüfabläufe nach Kundenvorgaben (Prüfautomation)
  • Aufzeichnung und Visualisierung aller relevanten Daten und Prüfschritte
  • Bearbeitung und Schnitt von Videodaten aus Thermografie und Live-Bild Aufzeichnungen

Für wen wir prüfen – Branchen im Überblick

Automotive & Elektromobilität

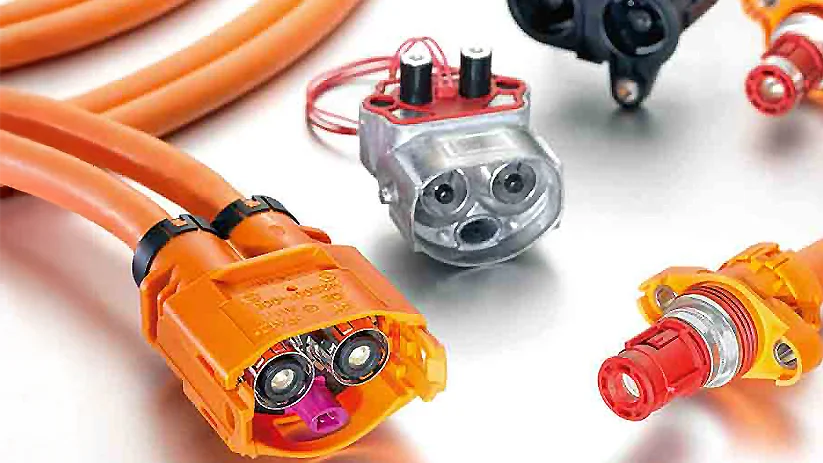

  • LV- und HV-Steckverbinder
  • Batteriekontakte und Managementsysteme
  • Ladeinfrastruktur

Bahntechnik

  • Wagon- und Systemverbindungen
  • Gleiskontakte
  • Signal- und Kommunikationssysteme

Geräteentwicklung / Industrieelektronik

  • Steckverbinder für Sensoren, Leistungskomponenten und Kommunikation
  • Leiterplatten-Stecksysteme
  • Platinenverbindungen (Flachbandleitungen)

Smart Building & Gebäudeautomation

  • Steckverbinder für Alarm, Rauch- und Feuermeldesysteme
  • Fenster- und Türkontakte
  • Kontakte für Steuergeräte, Aktoren und Verbindungen für Smart Building Anwendungen

Unsere Steckverbinderprüfungen sind für jede Anwendung relevant, in der elektrische und mechanische Schnittstellen zuverlässig funktionieren müssen – besonders dort, wo Belastung, Umgebungseinflüsse und Dauer zusammenspielen.

Unsere Prüfungen sind modular aufgebaut – einzeln oder kombiniert mit klimatischen Prüfungen, mechanischen Prüfungen, IP-Schutzart-Prüfungen oder Lebensdauerprüfungen.

Ihre Vorteile mit AUCOTEAM

  • Steckerprüfungen, Slow-Motion-Tests, Thermografie, Derating – alles aus einer Hand
  • Normbasierte Verfahren (VW, MBN, GS SAE/USCAR u.v.m.) und kundenspezifische Prüfabläufe
  • Realitätsnahe Prüfverfahren
  • Kombinierbar mit Klimatests, Dauerlauf- oder IP-Prüfungen
  • Individuell konfigurierbare Prüfabläufe & Prüfstände
  • Ideal für Entwicklung und Serienfreigabe
  • Vollständig dokumentierte Ergebnisse für Audit, Zertifizierung oder interne Qualitätssicherung
  • Beratung durch erfahrene Ingenieure mit Branchenkenntnis

Jetzt Steckverbinder prüfen lassen!

Sie möchten wissen, wo die Grenzen Ihrer Steckverbinder oder Kontakte liegen bzw. ob Ihre Steckverbinder langfristig beständig gegen Umwelteinflüsse sind?
Dann sprechen Sie mit uns. Wir simulieren reale Einflüsse und liefern belastbare, vergleichbare Ergebnisse – normgerecht und praxisnah.
