Geprüfter Schutz gegen Berührung, Fremdkörper und Wasser: normgerecht geprüft, zuverlässig dicht
Ob Starkregen, Spritz- oder Sprühwasser, Hochdruckreinigung, feiner Staub, spitze Werkzeuge oder sogar menschliche Finger: Produkte, die im Innen- und Außenbereich, in technischen Anlagen oder in Fahrzeugen eingesetzt werden, sind täglich unterschiedlichsten Belastungen ausgesetzt.
Ein wirksamer Schutz gegen das Eindringen von Fremdkörpern und Flüssigkeiten ist entscheidend, um
- Menschen und Tiere zu schützen,
- Funktionsausfälle zu vermeiden und
- eine dauerhaft sichere Nutzung zu gewährleisten.
Eine zuverlässige IP-Schutzartprüfung liefert den objektiven Nachweis darüber, wie gut ein Produkt gegen das Eindringen von Prüfsonden sowie Fremdkörpern und Wasser geschützt ist.
In unserem akkreditierten Prüflabor prüfen wir sämtliche IP-Schutzarten. Dabei testen wir nach den international anerkannten Normen IEC / EN / DIN EN 60529 sowie ISO 20653 mit modernster Prüftechnik und langjähriger Erfahrung.
Unsere Dichtheitsuntersuchungen decken Schwachstellen auf, erhöhen die Produktsicherheit und helfen Ihnen bei der Zulassung, Qualitätssicherung und Entwicklung.
Was wird bei einer IP-Schutzartprüfung geprüft?
Bei einer IP-Schutzartprüfung wird geprüft, wie gut ein Produkt gegen das Eindringen von Fremdkörpern (z. B. Staub) und Wasser geschützt ist.
Die sogenannte International Protection-Klassifizierung (IP-Code) besteht
gemäß DIN EN 60529 und ISO 20653 aus zwei Kennziffern. Sie definieren:
- Erste Ziffer (0 - 6K): Schutz gegen Berührung und feste Fremdkörper
- Zweite Ziffer (0 - 9K): Schutz gegen Wasser in verschiedenen Formen
Typische Schutzgrade:
- IP44 – geschützt gegen das Eindringen vom Prüfdraht ≥ 1 mm und gegen allseitiges Spritzwasser
- IP54 – staubgeschützt und Spritzwasserschutz
- IP65 – staubdicht und Strahlwasserschutz
- IP68 – staub- und wasserdicht
Die Prüfungen simulieren reale Einsatzbedingungen.
Berührungsschutz, Fremdkörperschutz & Staubschutz
Die erste Kennziffer des IP-Codes gibt Auskunft über den Berührungsschutz sowie den Fremdkörperschutz – also den Schutz gegen gefährliche Berührungen, Staub sowie Schmutz. Diese Schutzarten sind z. B. in der Automobilindustrie, Militärtechnik, Maschinenbau, Gebäudetechnik, Luftfahrt, Bahnbereich sowie im Bereich der Medizintechnik von entscheidender Bedeutung.
Wir prüfen:
- Berührungsschutz: Prüfung auf Zugang zu gefährlichen Teilen sowie Fremdkörper mittels Prüfsonden

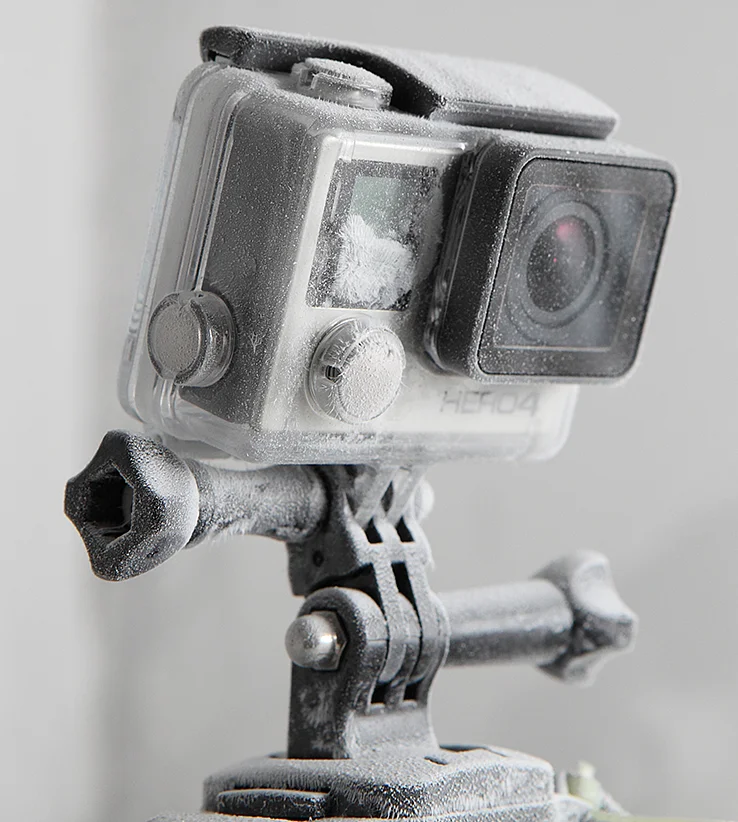

- Fremdkörperschutz (Staubschutz): Prüfung auf eindringenden Staub durch Verwirbelung von Stäuben in Prüfkammern
Relevante Prüfungen:
- IP1X – Geschützt gegen den Zugang mit dem Handrücken
- IP2X - Geschützt gegen den Zugang mit einem Finger
- IP3X – Geschützt gegen den Zugang mit einem Werkzeug
- IP4X – Geschützt gegen den Zugang mit einem Draht
- IP5X (Kategorie 1) – Staubgeschützt mit Unterdruck
- IP5X (Kategorie 2) – Staubgeschützt ohne Unterdruck
- IP5KX – Staubgeschützt
- IP6X – Staubdicht mit Unterdruck
- IP6KX – Staubdicht
Weitere Fremdkörperschutzprüfungen in unserem Labor:
- Blowing Dust (MIL-STD 810H, AECTP 300-3)
- Static Dust (Ford CETP: 00.00-E-412)
- Dynamic Dust (Ford CETP: 00.00-E-412)
- M-03 (MBN LV 124-2)
- M-08 (VW 80000)
- Inorganic Dust (JDQ 201)
- Dust Test (CLAAS CN 05 0215)
Wasserschutz & Dichtheitsuntersuchungen
Die zweite Kennziffer des IP-Codes bewertet den Schutz gegen Wasser und Feuchtigkeit. Unsere Prüfungen reichen von leichter Spritzwasserbelastung bis hin zu anspruchsvollen Hochdruck- und Tauchtests. Diese Schutzarten sind z. B. in der Automobilindustrie, Militärtechnik, Maschinenbau, Gebäudetechnik, Luftfahrt, Bahnbereich sowie im Bereich der Medizintechnik von entscheidender Bedeutung.
Typische Schutzgrade:
- IPX3/IPX4 – Schutz gegen Spritzwasser
- IPX5/IPX6 – Schutz gegen Strahlwasser mit definierter Intensität und Dauer
- IPX7/IPX8 – Tauchprüfungen von 1 bis 60 m
- IPX9K – Hochdruck-Dampfstrahlreinigung
Unsere Dichtheitsuntersuchungen umfassen u. a.:
- Eintauchtests mit Wassertiefen bis 60 m (IPX8)
- Dauerbelastungstests (z. B. 24 h unter Wasser bei definierter Temperatur)

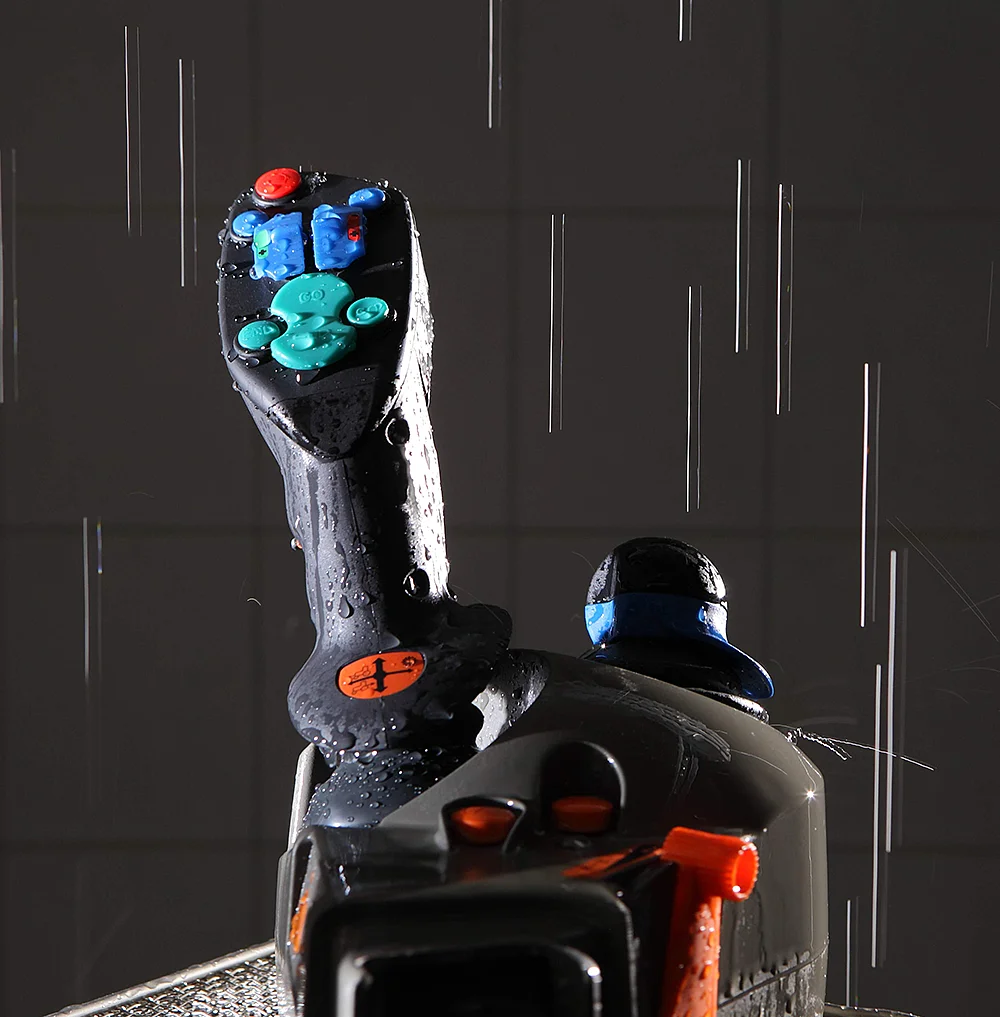

- Leichter Regen, Spritzwasser, starkes Strahlwasser oder Reinigung mit Hochdruck
Parameter wie Druck, Temperatur, Zeitdauer und Bewegungsrichtung lassen sich nach Normvorgaben sowie nach Kundenwunsch anpassen.
Relevante Prüfungen:
- IPX1 – Schutz gegen Tropfwasser
- IPX2 – Schutz gegen Tropfwasser (Gehäuse um 15° geneigt)
- IPX3 – Schutz gegen Sprühwasser (Winkel bis 60°)
- IPX4 – Schutz gegen Sprühwasser aus allen Richtungen
- IPX4K – Schutz gegen Sprühwasser mit erhöhtem Druck
- IPX5 – Schutz gegen Strahlwasser
- IPX6 – Schutz gegen starkes Strahlwasser
- IPX6K – Schutz gegen starkes Strahlwasser mit erhöhtem Druck
- IPX7 – Schutz gegen zeitweiliges Untertauchen
- IPX8 – Schutz gegen dauerhaftes Untertauchen
- IPX9 – Schutz gegen Hochdruck-/Dampfstrahl-Reinigung
- IPX9K – Schutz gegen Hochdruck-/Dampfstrahl-Reinigung
Weitere Prüfungen in unserem Labor:
- Wasserschutz K-10 (VW 80000, MBN LV 124-2)
- Hochdruck-/Dampfstrahlreinigung K-11 (VW 80000, MBN LV 124-2)
- Temperaturschock mit Schwallwasser K-12 (ISO 16750-4, VW 80000, MBN LV 124-2)
- Temperaturschock Tauchen K-13 (VW 80000, MBN LV 124-2)
- Wasserdichtheit PG 23B (GS 95006-7-1)
- Tauchen mit Druckdifferenz PG 23.1 (LV 214)
- Leitungsbewegung bei Tauchen mit Druckdifferenz PG 23.2 (LV 214)
- Thermoschockprüfung PG 23.3 (LV 214)
- Dampfstrahlprüfung PG 23.4 (LV 214)
- Rain Test (JIS D 0203)
- Spray Test (JIS D 0203)
- Dip Test (JIS D 0203)
Prüfungen können auf Kundenwunsch auch mit spezifisch definierten Parameteranforderungen durchgeführt werden.
Unsere Prüftechnik im Detail
Unsere Prüfanlagen sind ausgelegt für Prüfobjekte unterschiedlichster Größe, Form und Anwendung.
Wir nutzen:
- Talkum-Staubkammer für IP5X/IP6X
- Arizona-Staubkammer für IP5KX/IP6KX
- Staubkammer für Blowing Dust
- Tropfwassergerät für IPX1/IPX2

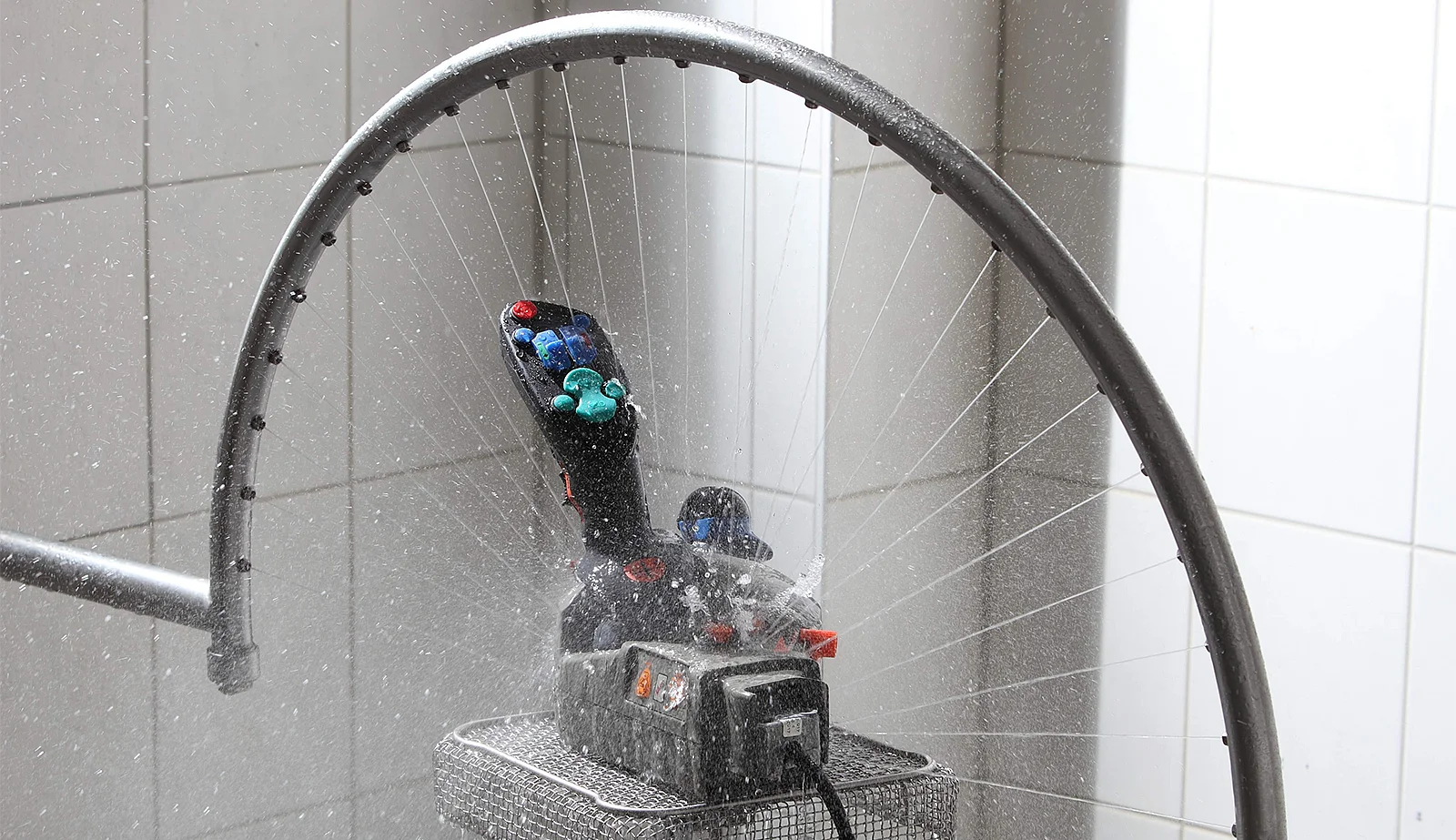

- Spritzbögen für IPX3/IPX4

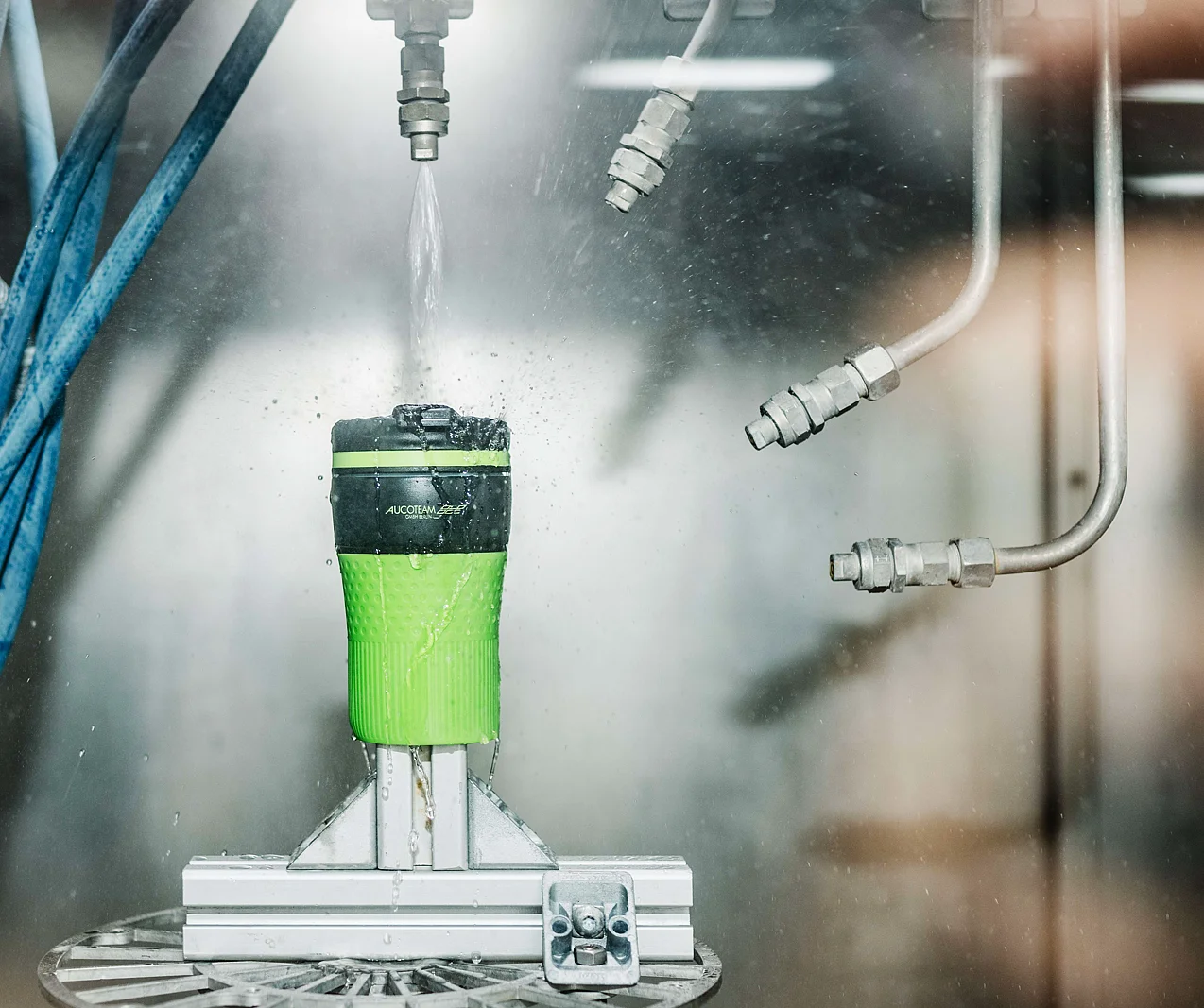

- Strahldüsen für IPX5/IPX6
- Tauchbecken für IPX7/IPX8
- Überdruckbehälter für IPX8

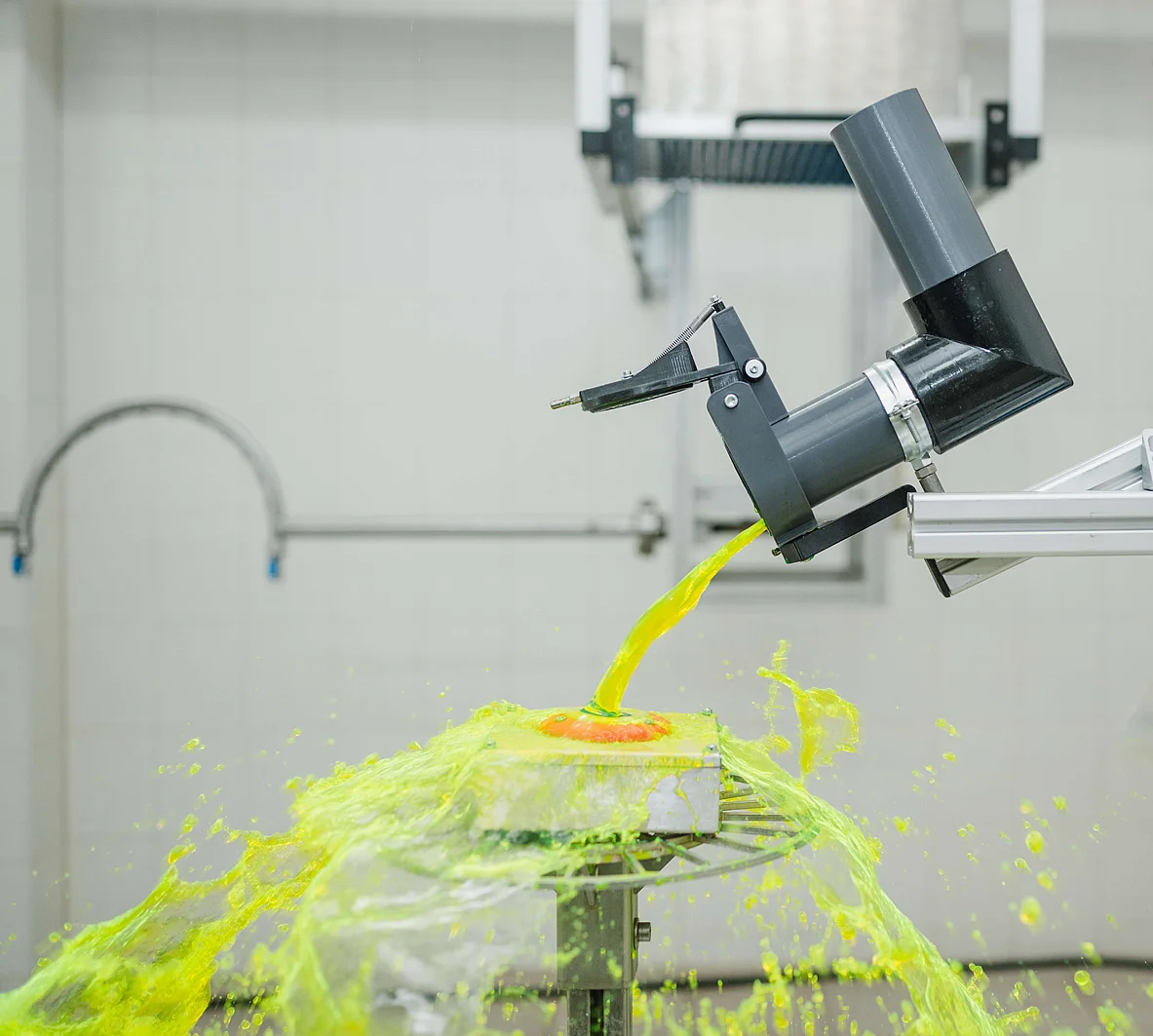

- Schwallwasseranlage für K-12
- Prüfschrank für Temperaturschock Tauchen K-13
- Japanischer Spritzbogen für Rain- und Spray-Test
- Sonderprüfstände aus unserer Prüfautomation für spezielle Gehäuseformen oder Serienprüfungen
Auf Wunsch kombinieren wir die IP-Prüfung mit ergänzenden Tests – z. B. Mechanischen Prüfungen, Klimatischen Prüfungen oder Funktionsprüfungen unter Belastung.
Normen und Qualitätssicherung
Unsere Prüfungen erfolgen gemäß:
- DIN EN 60529 – Schutzarten durch Gehäuse (IP-Code)
- ISO 20653 – Straßenfahrzeuge - Schutzarten (IP-Code) - Schutz der elektrischen Ausrüstung gegen Fremdkörper, Wasser und Berühren
- Ford CETP:00.00-E-412 – Umweltverträglichkeitsprüfung für elektrische und elektronische Bauteile
- MIL STD 810H – Prüfverfahren-Norm des Verteidigungsministeriums
- AECTP 300-3 – Klimatische Umweltprüfungen
- MBN LV 124-2 – Elektrische und elektronische Komponenten in Personenkraftwagen bis 3,5t – Allgemeine Anforderungen, Prüfbedingungen und Prüfungen Teil 2: Umweltanforderungen
- ISO 16750-4 – Straßenfahrzeuge – Umgebungsbedingungen und Prüfungen für elektrische und elektronische Ausrüstung
- VW 80000 – Elektrische und elektronische Komponenten in Kraftfahrzeugen bis 3,5 t
- GS 95006-7-1 – Leitungssätze in Kraftfahrzeugen – Steckverbinder Prüfungen
- LV 214 – Kfz-Steckverbinder
MAN M 3499-1 – Allgemeine Anforderungen an elektrische, elektronische und mechatronische Systeme
- JIS D 0203 – Verfahren zur Prüfung von Automobilteilen auf Feuchtigkeit, Regen und Spritzwasser
- Claas CN 05 0215 – CLAAS Umweltanforderungen für elektrische und elektronische Komponenten
- John Deere JDQ 201 – Prüfung von elektronischen und elektrischen Geräten – Umwelt- und mechanische Belastungen
Die Prüfungen erfolgen mit:
- Dokumentation der Prüflinge, des Prüfaufbaus und der Mess- und Prüfmittel
- Aussagekräftiger Bilddokumentation
- Bewertung nach Norm oder individuell definierten Grenzwerten
- Hinweise zu mögliche Verbesserungsmaßnahmen (Abdichtung und Design)
Als akkreditiertes Prüflabor (DIN EN ISO/IEC 17025) erstellen wir Ihnen weltweit anerkannte Prüfberichte.
- In digitaler Form
- Mit Bestätigung der Konformität
- Mit aussagekräftiger Fotodokumentation
Von offiziellen Stellen anerkannt
Typische Branchen & Anwendungen
Unsere IP-Schutzartprüfungen kommen in nahezu allen Technikbranchen zum Einsatz:
Automotive & Elektromobilität
Steuergeräte, Ladeelektronik, Steckverbinder
Energietechnik
Outdoor-Gehäuse, PV-Anlagen, Verteiler
Bahntechnik
Signalkomponenten, Unterflurgehäuse, Fahrgastanzeigen
Medizintechnik & Laborgeräte
Reinigungsfeste Geräte, spritzwassergeschützte Systeme
Ihre Vorteile mit AUCOTEAM
- IP-Prüfungen nach gültigen-Normen sowie Vorgaben des Auftraggebers
- Kombinierbare Testmodule mit Klimaprüfungen oder Dauerlaufprüfungen
- Flexible Prüfstandgestaltung für Sondergehäuse
- Beratung durch erfahrene Prüfingenieure
- Dokumentation für Entwicklung, Serie & Zulassung
- Schnelle Terminvergabe, zuverlässige Prüfzeitplanung
Ihr Ansprechpartner für Testverfahren
Jetzt IP-Schutzartprüfung anfragen!
Sie möchten wissen, ob Ihr Produkt staub- und wasserdicht ist? Ob es den Anforderungen nach IEC/ISO-Normen genügt? Ob es dauerhaft im Außenbereich bestehen kann oder unter getauchten Bedingungen sicher funktioniert?
Dann sprechen Sie mit uns. Wir prüfen Ihre Komponenten normgerecht, praxisnah und dokumentiert – mit dem Ziel, Ihre Technik zuverlässig auf die Straße, an die Wand oder unter Wasser zu bringen.
