Sicherheit, Funktion und Normkonformität für Ihre Produkte und Systeme
Elektrische Prüfungen sind essenziell, wenn es um die Bewertung von elektrischen Verbindungen oder die Isolationseigenschaften von Materialien oder Komponenten geht.
Hierfür bieten wir präzise und komplexe Mess- und Prüfverfahren an, welche die Leitfähigkeit oder die jeweiligen Isoliereigenschaften exakt repräsentieren.
Des Weiteren werden elektrische Prüfungen an Produkten durchgeführt, um die Situationen im Bordnetz eines Fahrzeugs abzubilden. Die Bewertung des Funktionszustandes erfolgt hier anhand einer Beurteilungsmatrix, welche in der jeweiligen Norm angegeben ist.
Im akkreditierten Prüflabor von AUCOTEAM in Berlin prüfen wir diese Parameter zuverlässig, präzise und reproduzierbar ab.
Ob zur Typprüfung, im Rahmen der Qualitätssicherung oder zur Unterstützung Ihrer Entwicklung: Unsere elektrischen Prüfverfahren orientieren sich an nationalen und internationalen Normen und Standards.
Warum sind diese Prüfungen sinnvoll und wichtig?
Elektrische Prüfungen liefern genaue Informationen über die Leitfähigkeit der geprüften Verbindung. Nur so lassen sich die elektrischen Eigenschaften eines Materials oder einer Verbindung in Bezug auf den geforderten Einsatzzweck bewerten.
- Schutz von Mensch und Umwelt vor gefährlichen Spannungen oder Überschlägen (Funktioniert der Schutzleiter und ist die Isolation ausreichend?)
- Sicherstellung ausreichender Luft- und Kriechstrecken
- Gewährleistung entsprechender Übergangsqualitäten bei elektrischen Verbindungen an z. B. Crimp- und Steckverbindungen
- Elektrische Prüfungen im Rahmen der Bordnetzsimulation stellen sicher, dass die jeweiligen Komponenten auch bei Schwankungen oder Störungen der Versorgungsspannungen fehlerfrei funktionieren oder in einen entsprechend sicheren Zustand wechseln.
Elektrische Prüfungen können vor dem Serienstart Vertrauen in Ihre Produkte schaffen und nachhaltig Wettbewerbsvorteile sichern.
Leistungen und Schwerpunkte
Für die Bewertung eines Materials, einer elektrischen Verbindung oder einer komplexen Komponente bieten wir unterschiedliche Mess- und Prüfverfahren an.

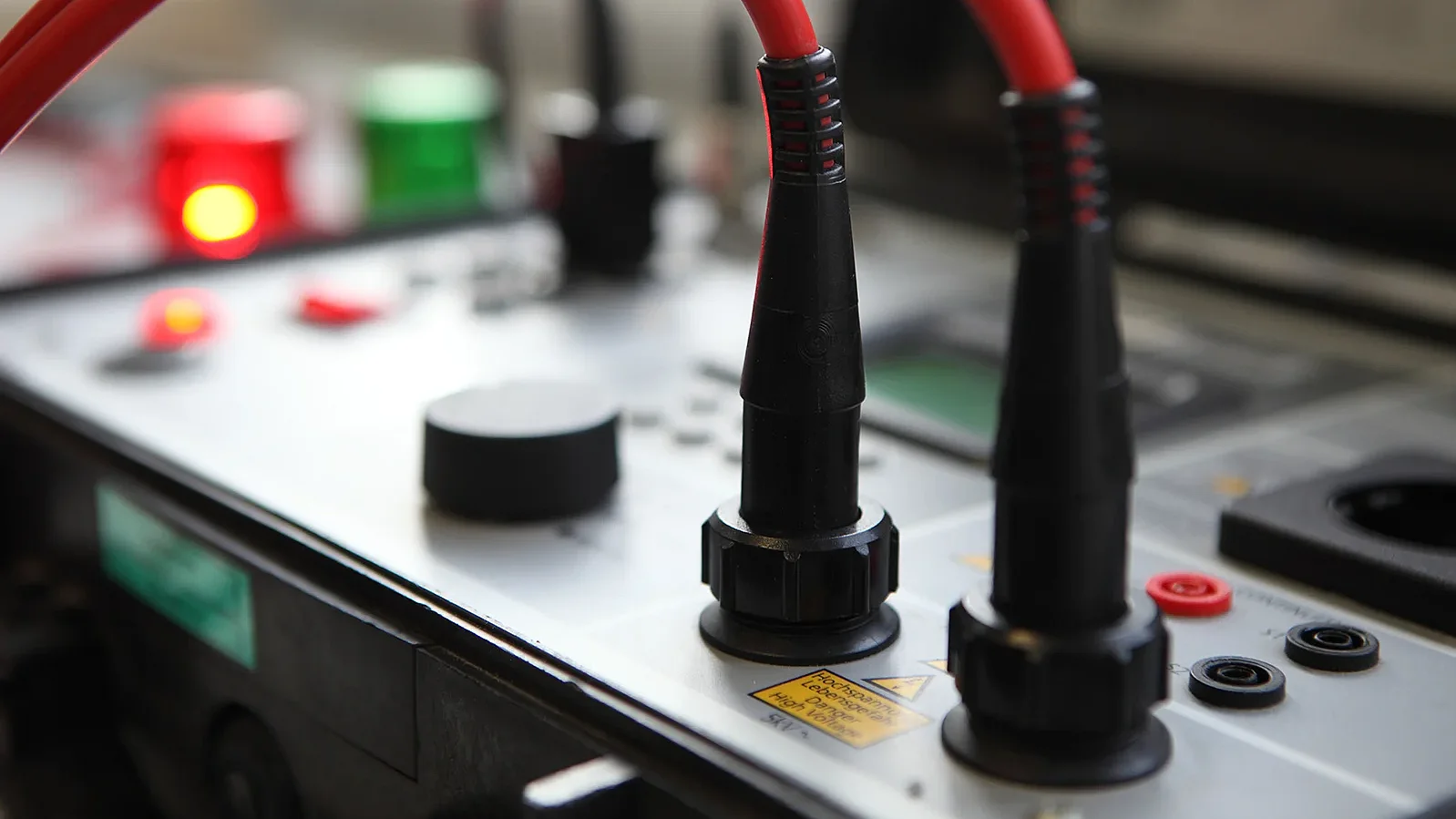

Hochspannungsprüfungen
Elektrische Prüfung mit Hochspannung zum Test der elektrischen Durchschlagfestigkeit
Steh– und Stoßspannungsprüfungen
Elektrische Prüfung mit hochenergetischen Impulsen zum Test der elektrischen Durchschlagfestigkeit
Isolationsprüfungen / Isolationswiderstandsmessung
Diese Prüfung stellt sicher, dass im Normalbetrieb keine unzulässigen Kriechströme auftreten.
Schutzleiterprüfung
Prüft, ob der Schutzleiter korrekt angeschlossen ist und im Fehlerfall den Strom richtig ableitet

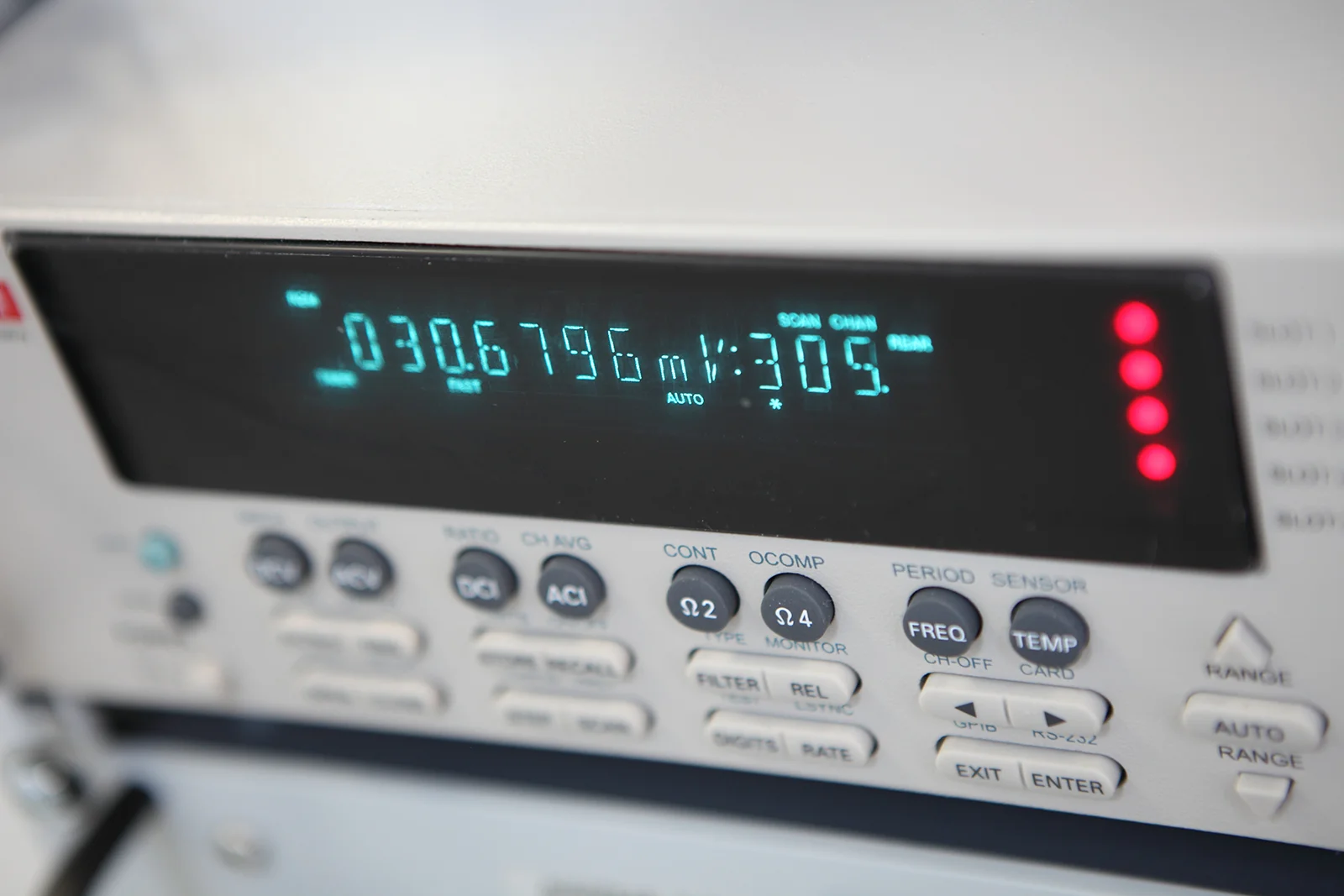

Hochgenaue Widerstandsmessungen bis in den µOhm Bereich
Mit speziellen Mikroohmmetern im Vierleiter-Messverfahren
Durchgangswiderstandsmessun mit vorgeschriebenem Strom
Gemäß DIN EN 60512-2-2 z.B. mit ≤100 mA bei LV Kontakten, 1 A -10 A bei HV Kontakten
Dry-Circuit Messungen (Millivolt-Methode)
Gemäß DIN EN 60512-2-1 Widerstandsmessungen mit geringer Prüfspannung (≤ 20 mV) um Verunreinigungen oder Korrosion an Kontakten zu erkennen und die tatsächliche Kontaktqualität zu ermitteln sowie Oberflächen zu schützen
Kontaktüberwachung < 1 μs (Unterbrechungsdauer und Widerstand)
Detektion von Unterbrechungen an Kontaktpins und Steckverbindungen während der Umweltprüfungen im Bereich bis < 1 μs
Elektrische Prüfungen für Automotive Komponenten: KFZ – Bordnetzsimulation
- E-01 Langzeit Überspannung
- E-02 Transiente Überspannung
- E-03 Transiente Unterspannung
- E-04 Jumpstart
- E-05 Load Dump
- E-06 Überlagerte Wechselspannung
- E-07 Langsames Absenken und Anheben der Versorgungsspannung
E-08 Langsames Absenken, schnelles Erhöhen der Versorgungsspannung
- E-09 Resetverhalten
- E-10 Kurze Unterbrechungen
- E-11 Startimpulse
- E-12 Spannungsverlauf bei Bordnetzregelung
- E-13 Unterbrechung Pin
- E-14 Unterbrechung Stecker
- E-15 Verpolung
- E-16 Masseversatz
- E-17 Kurzschluss Signalleitung und Lastkreise
- E-18 Isolationswiderstand
- E-19 Ruhestrom
- E-20 Durchschlagfestigkeit
- E-21 Rückspeisungen
- E-22 Überströme
- E-23 Ausgleichsströme mehrerer Versorgungsspannungen
E-24 ON/OFF-Dauerprüfung
Diese lassen sich natürlich auch mit anderen Umweltbeanspruchungen entsprechend flexibel kombinieren.
Normen und Qualitätssicherung
Unsere Prüfverfahren orientieren sich an folgenden Normen und Richtlinien:
- DIN EN 62271-203, VDE 0671-203
Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 203 - DIN EN 60512-2-1
Elektrischen Durchgangs und Durchgangswiderstands - Prüfung 2a: Durchgangswiderstand (Millivoltmethode) - DIN EN 60512-2-2
Elektrischen Durchgangs und Durchgangswiderstands - Prüfung 2b: Durchgangswiderstand mit vorgeschriebenem Strom
- DIN EN 60512-3-1
Prüfungen der Isolation – Prüfung 3a: Isolationswiderstand - ISO 16750-2
Road vehicles – Environmental conditions and testing for electrical and electronic equipment – Part 2: Electrical loads - VW 80000
Elektrische und elektronische Komponenten in Kraftfahrzeugen bis 3,5 t
- GS95024-2-1
Elektrische und elektronische Komponenten in Kraftfahrzeugen - Elektrische Anforderungen und Prüfungen - MBN 10567
Elektrische und elektronische Komponenten im Kraftfahrzeug – 12 V Bordnetz – Anforderungen und Prüfungen - MBN LV124-1
Elektrische und elektronische Komponenten in Personenkraftwagen bis 3,5t – Teil I: Elektrische Anforderungen und Prüfungen (12 V Bordnetz)
Die Prüfungen erfolgen mit:
- Dokumentation der Prüflinge, des Prüfaufbaus und der Mess- und Prüfmittel
- Darstellung aller Messwerte
- Aussagekräftiger Bilddokumentation
- Bewertung nach Norm oder individuell definierten Grenzwerten
Als akkreditiertes Prüflabor (DIN EN ISO/IEC 17025) erstellen wir Ihnen weltweit anerkannte Prüfberichte.
- In digitaler Form
- Mit aussagekräftiger Fotodokumentation
- Von offiziellen Stellen anerkannt
Für wen wir prüfen – Branchen im Überblick
Unsere elektrischen Prüfverfahren kommen in vielfältigen Branchen zum Einsatz:
Automotive & Elektromobilität
Steuergeräte, Ladeelektronik, Bordnetzkomponenten, Managementsysteme
Bahntechnik
Spannungsversorgungen, Steuerungstechnik, Displays, Signal- und Kommunikationssysteme
Medizintechnik
Mobile Versorgungs- und Analysesysteme, Displays und Kommunikationssysteme
Energietechnik & Industrieelektronik
Sensoren, Leistungskomponenten und Kommunikation, Regelsysteme und Steuerungstechnik
Smart Building & Gebäudeautomation
Sensorik, Steuergeräte, Aktoren sowie Licht und Regelungstechnik
Wir sind branchenoffen aufgestellt und beraten normgerecht zu Ihren Prüfaufgaben.
Typische Prüflinge:
- Steckverbinder, Kabelbäume, Ladestecker
- Relais, Schütze, Aktorikmodule
- Sensorik, Steuerungen
- Leuchten, Bedienelemente, Industriegeräte
- Ein Großteil der Sensorik und Aktorik im Fahrzeugbereich
Prüfverfahren und Technologien
Elektrische Prüfungen
- Kontaktwiderstandsmessung
- Dry-Circuit-Test
- Isolationswiderstand und Durchschlagfestigkeit
- Hochvolt- und Hochstrom-Prüfungen
- Derating und Thermografie
- Current Cycling Test
Elektrische Prüfungen für Automotive Komponenten: KFZ – Bordnetzsimulation
- E01 bis E24 Prüfungen mittels Arbiträrgenerator, Verstärker und hochschnellem Schalter
Elektronische Lastsimulation & Stromquellen
Für Tests unter realen Betriebsbedingungen setzen wir elektronische Lasten, HV-Netzgeräte und regelbare Stromquellen ein – für praxisnahe Prüfung elektrischer Leistungsaufnahme, Schaltverhalten und Stabilität.
Ideal für die Prüfung von Steuergeräten, Wechselrichtern oder Aktorik – in Entwicklungs- und Dauerbetriebs-Szenarien.
Ihre Vorteile bei AUCOTEAM
- Normbasierte Verfahren (VW, MBN, GS, SAE/USCAR u.v.m.) und kundenspezifische Prüfabläufe
- Realitätsnahe Prüfverfahren
- Kombinierbar mit Klimatests, Dauerlauf- oder IP-Prüfungen
- Individuell konfigurierbare Prüfabläufe & Prüfstände
- Ideal für Entwicklung und Serienfreigabe
- Vollständig dokumentierte Ergebnisse für Audit, Zertifizierung oder interne Qualitätssicherung
- Beratung durch erfahrene Ingenieure mit Branchenkenntnis
- Große Auswahl an modernster Messtechnik und hochkompetente Prüfingenieure
Ihr Ansprechpartner für Testverfahren
Jetzt elektrische Prüfung anfragen!
Sie benötigen einen normgerechten HV-Test, eine Isolationsprüfung oder die komplette elektrische Validierung Ihrer Baugruppe?
Kontaktieren Sie uns – wir entwickeln gemeinsam den passenden Prüfplan
