DC-Prüfplatz 1500V 40A
Problemstellung des Kunden
Ein Steckverbinder-Hersteller benötigte einen Prüfstand zur hausinternen Prüfung von DC-Steckverbindern unter elektrischer Belastung. Ziel war es, Steckvorgänge unter realistischen Bedingungen zu simulieren, Lichtbögen zu erfassen und sicherheitskritische Situationen wie Brandereignisse zuverlässig zu beherrschen.
Lösung von AUCOTEAM

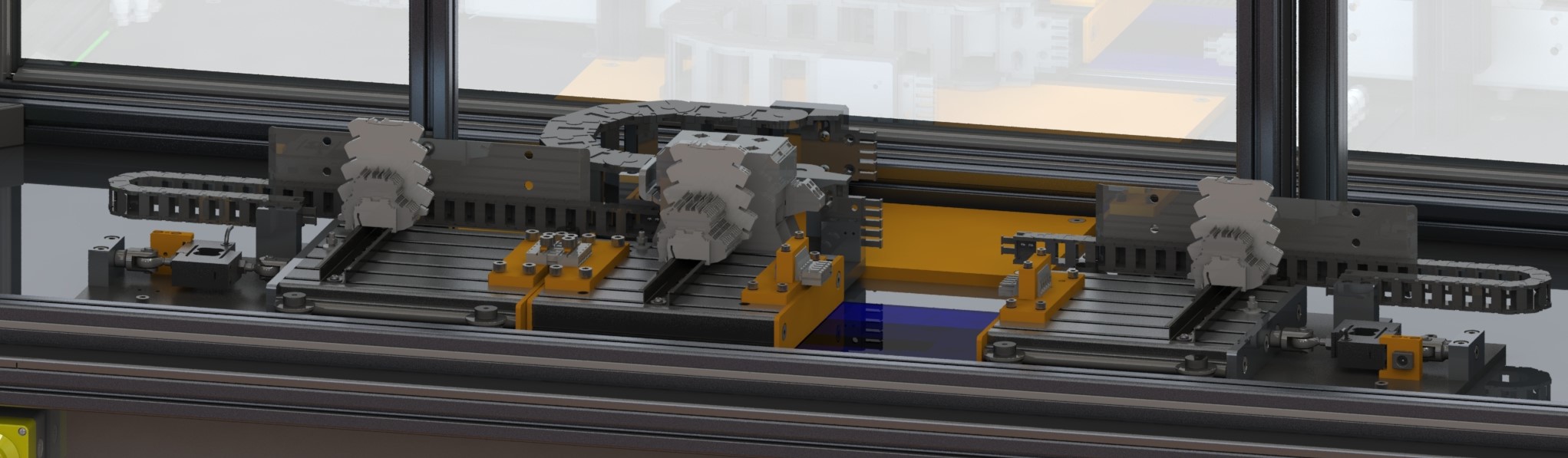

Für die Prüfung von DC-Steckverbindern unter elektrischer Belastung entwickelte AUCOTEAM einen Prüfstand mit hoher technischer Komplexität. Die Steckvorgänge erfolgen automatisiert über eine Linearachse, wobei Geschwindigkeit und elektrische Belastung variabel einstellbar sind. Während des Steckens werden Kräfte gemessen, Lichtbögen gezielt erzeugt und per Thermokamera analysiert. Thermoelemente erfassen die Temperatur der Prüflinge.
Zur Sicherheit bei hoher elektrischer Belastung verfügt der Prüfstand über Schutzmaßnahmen und eine integrierte Brandlöschanlage. Bei Brandereignissen erfolgt eine gezielte Be- und Entlüftung. Alle Prüf- und Versuchsdaten werden eindeutig dokumentiert.

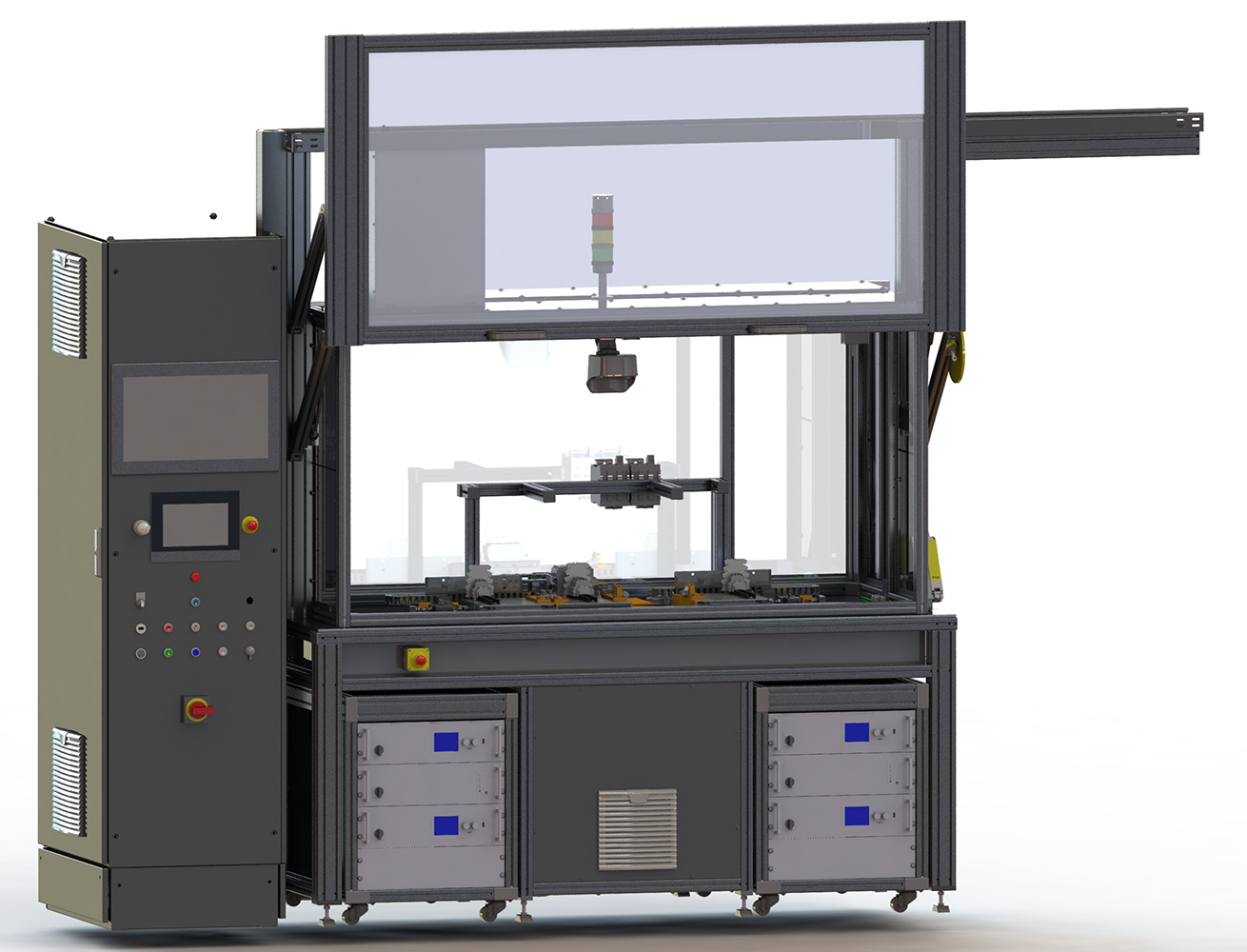

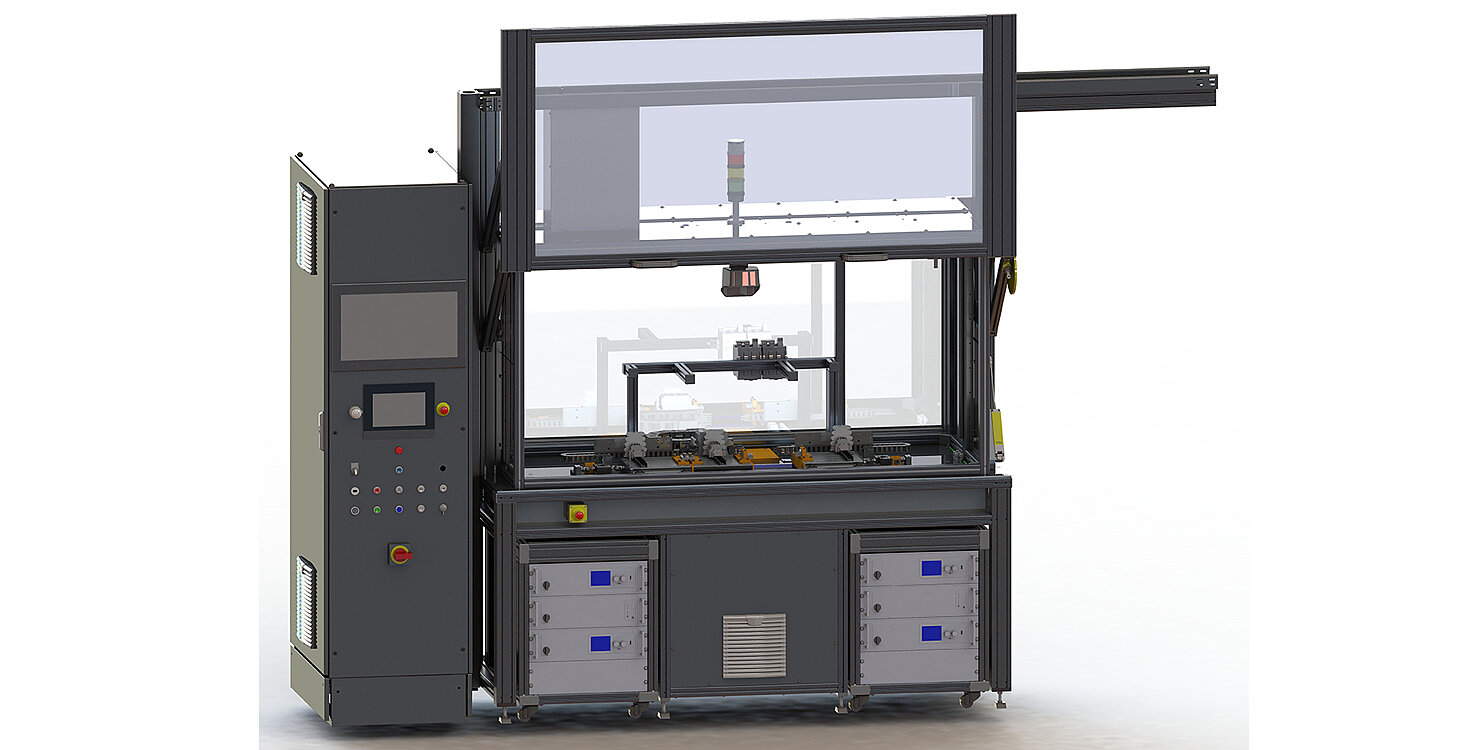

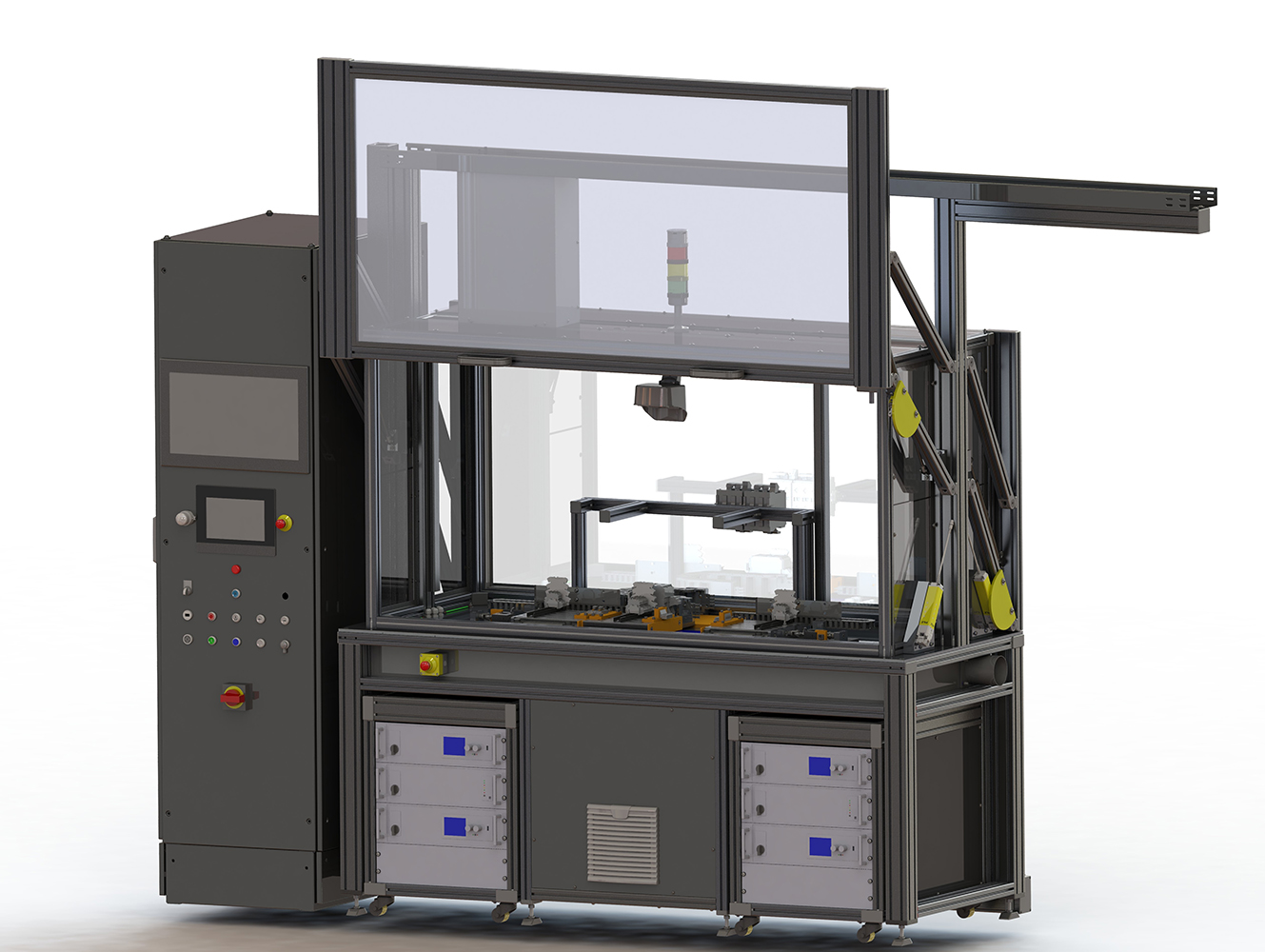

Der Prüfstand besteht aus einem Aluminiumgestell mit integriertem Schaltschrank, Netzteil-Racks und einem abgeschirmten Prüfraum. Die Steuerung erfolgt über ein HMI mit Touchmonitor, das sicherheitsrelevante Zustände wie Brandmeldung, Türstatus und Not-Aus übersichtlich darstellt. Die gesamte Konstruktion, elektrische Projektierung und
Softwareentwicklung wurden von AUCOTEAM durchgeführt. Auch die Integration der kundenseitigen Lüftungs- und externen Brandschutzanlage wurde umgesetzt.
Besonderheiten der Lösung von AUCOTEAM
Aufgrund jahrzehntelanger Erfahrung konnte AUCOTEAM sowohl bei der Konzepterarbeitung als auch bei der Erstellung des Prüfstandes eine umfassende Dienstleistung aus einer Hand liefern. Der Prüfstand selbst kann durch die technische Auslegung Lichtbögen für die Prüfung von Steckverbindern definiert erzeugen, dabei die relevanten Daten erfassen und bei den Versuchen ein Höchstmaß an Sicherheit für Personen und Technik gewährleisten.
