Die Fallprüfung von Bauteilen
Das gilt besonders für die Automobilindustrie, den Flugzeugbau und für den medizinischen Gerätebau. Dabei hat auch die Fallprüfung von Bauteilen immer mehr an Bedeutung gewonnen.
Bei der Fallprüfung von Bauteilen müssen Effekte wie Schocks, die Effekte von Stößen, Schlägen und Stürzen, wie sie bei Reparaturarbeiten oder rauer Handhabung im Betrieb auftreten, simuliert werden. Bei der Fallprüfung fällt das zu prüfende Bauteil aus einer definierten Höhe auf eine der Prüfnorm entsprechende Unterlage.
Die Sparte Automatisierungstechnik der AUCOTEAM GmbH hat sich aus diesem Grund im vergangenen Jahr entschlossen einen Falltrommel-Prüfstand zu entwickeln. Der Prüfstand erfüllt die aktuellen Anforderungen nach Maschinenrichtlinie EN ISO 12100:2010. Insbesondere wurde auf die Einhaltung der Maschinensicherheit Wert gelegt.

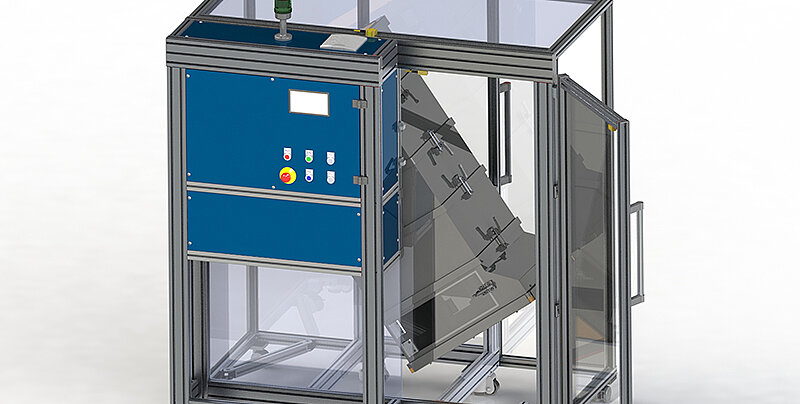

Die Beladung der Falltrommel erfolgt über die seitlich angebrachten Klappen. Die Klappen sind transparent und ermöglichen eine visuelle Überwachung des Prüfvorgangs, etwa mit einer angebrachten Kamera. Auf der gegenüberliegenden Rückseite der Falltrommel befinden sich ebenfalls zwei parallel angebrachte transparente Beladungsklappen. Ist eine Beleuchtung des Innenraumes der Trommel erforderlich, um den Fallprozess optimal zu erfassen, kann auf der Rückseite ein geeigneter Beleuchtungskörper angebracht werden.

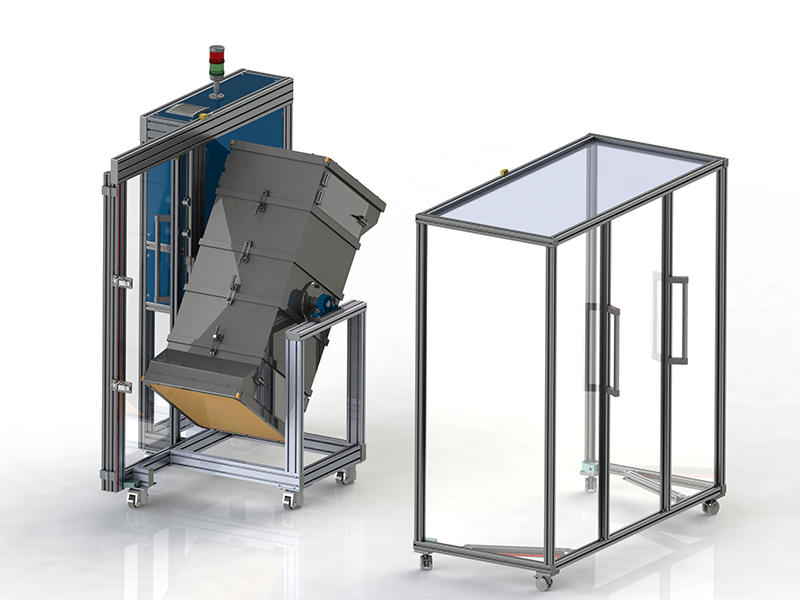

Die aus Edelstahl bestehende Falltrommel ist modular aufgebaut, d. h. die inneren Trommelsegmente können entnommen werden. Dadurch lässt sich die Fallhöhe von 100 cm auf 50 cm reduzieren. Die Prüflinge sollen nach LV 214 auf eine 5 mm dicke Stahlplatte fallen. Um die Fallgeräusche zu reduzieren, wird rückseitig eine Holzplatte angebracht. Bei der von AUCOTEAM hergestellten Falltrommel werden beide Endsegmente standardmäßig mit einer Stahl- und einer Holzplatte ausgerüstet. Die Ausführung kann jederzeit durch andere Plattenmaterialien, wie z. B. Beton oder Kunststoff ersetzt werden.
Der erste verkaufte Falltrommel-Prüfstand ist bei einem Zulieferer von elektronischen Bauteilen für die Automobilindustrie im Einsatz.
Die Ausführung kann jederzeit durch andere Plattenmaterialien ersetzt werden
Die intuitive Bedienung des Prüfstands erfolgt über ein Touchdisplay. Der Bediener wird über entsprechende Hinweise durch die Software geführt und kann so in wenigen Schritten die Prüfparameter Drehzahl und Anzahl der Umdrehungen vorgeben. Die Drehzahl der Falltrommel kann von 3 U/min bis 10 U/min eingestellt werden.
Für die Ermittlung der optimalen Trommeldrehzahl steht ein Einrichtbetrieb zur Verfügung. Dabei kann die Drehzahl über zwei Taster oder über das Touchdisplay so verändert werden, dass die Fallkurve der Prüflinge optimal eingestellt werden kann. Der Verlauf der Prüfung wird am Display angezeigt. Zusätzlich ermöglicht eine auf der Oberseite des Prüfstands angebrachte Signalleuchte mit rotem und grünem Segment eine Überwachung des Prüfablaufes aus der Ferne. Ist die Prüfung beendet, wird die Drehbewegung der Trommel automatisch gestoppt. Die Bedienung des Falltrommel-Prüfstands wird in einer ausführlichen Betriebsanleitung beschrieben.
