Problemstellung des Kunden

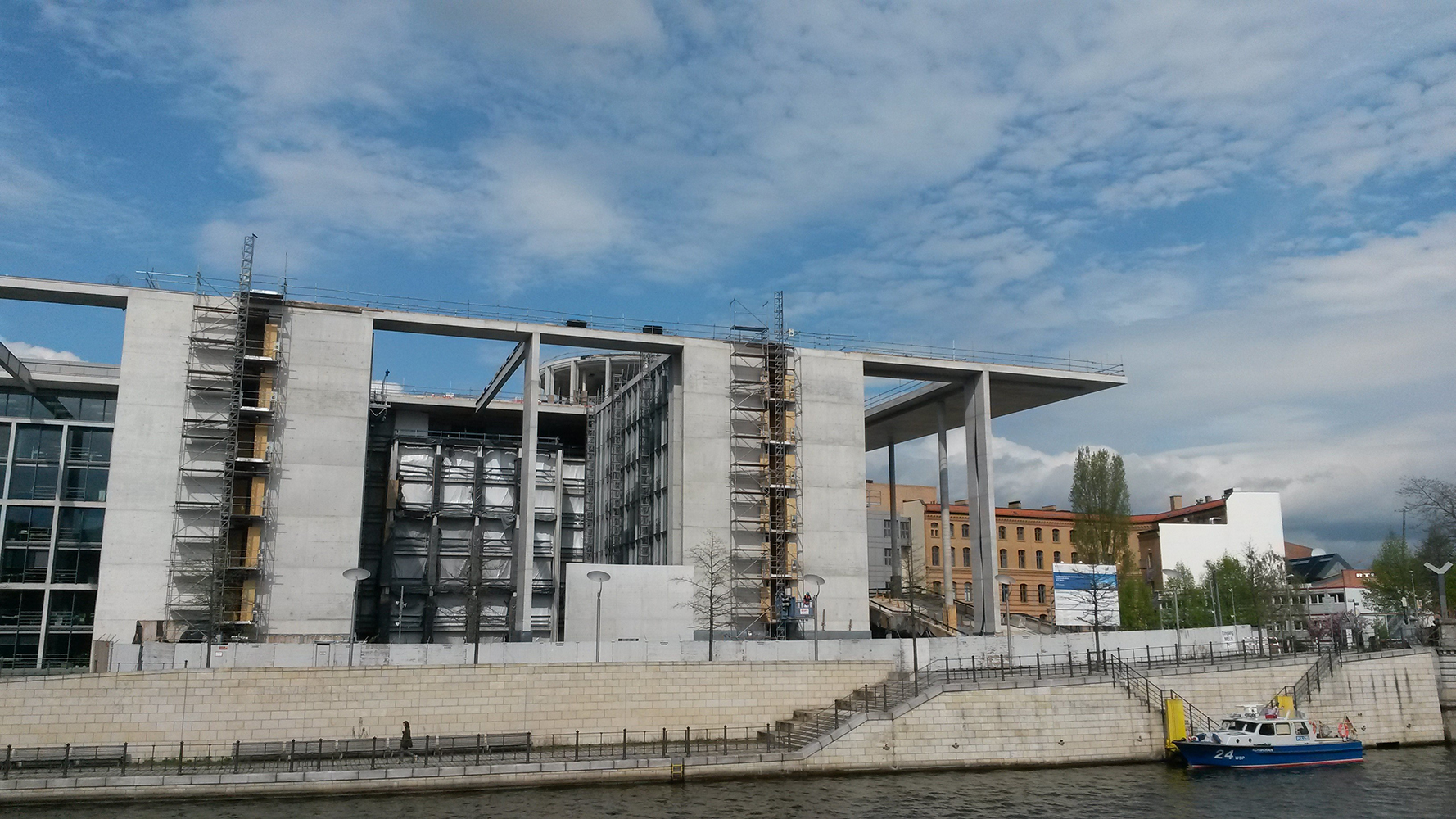

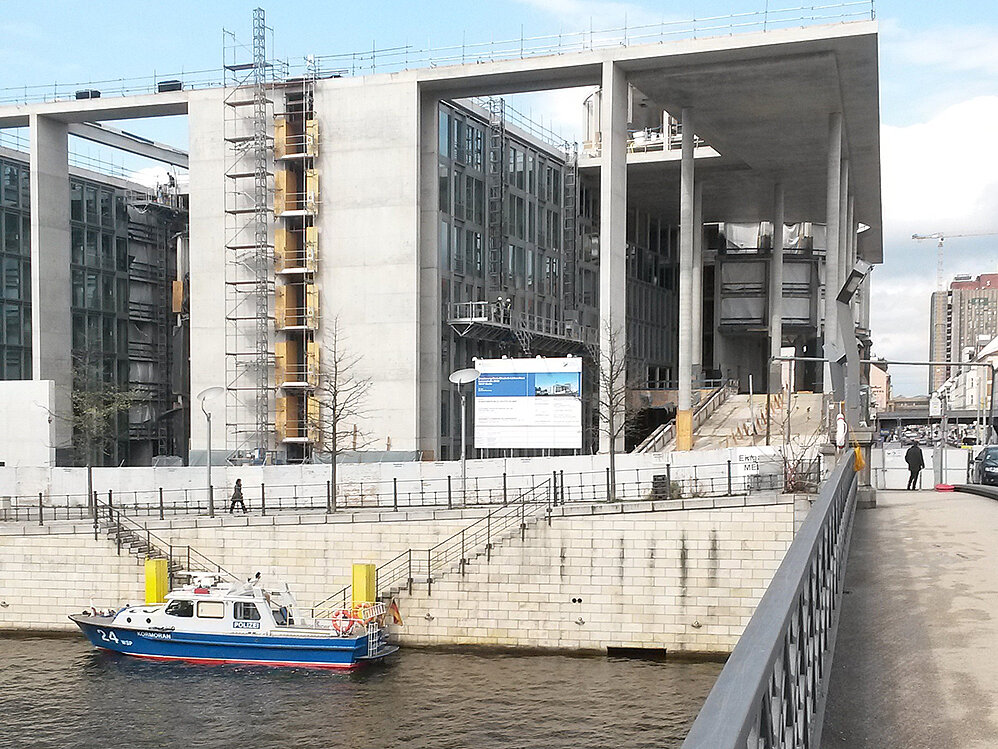

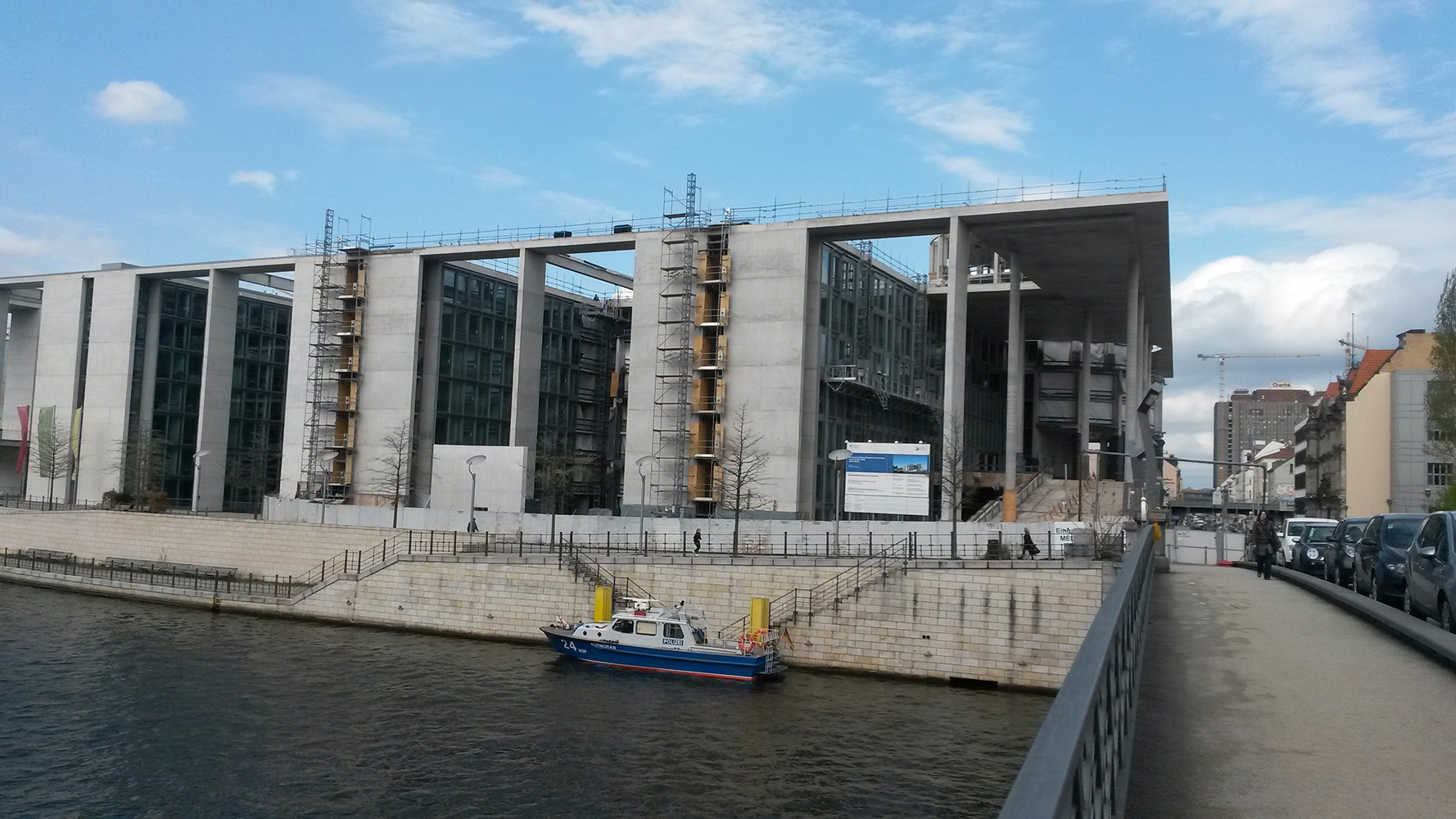

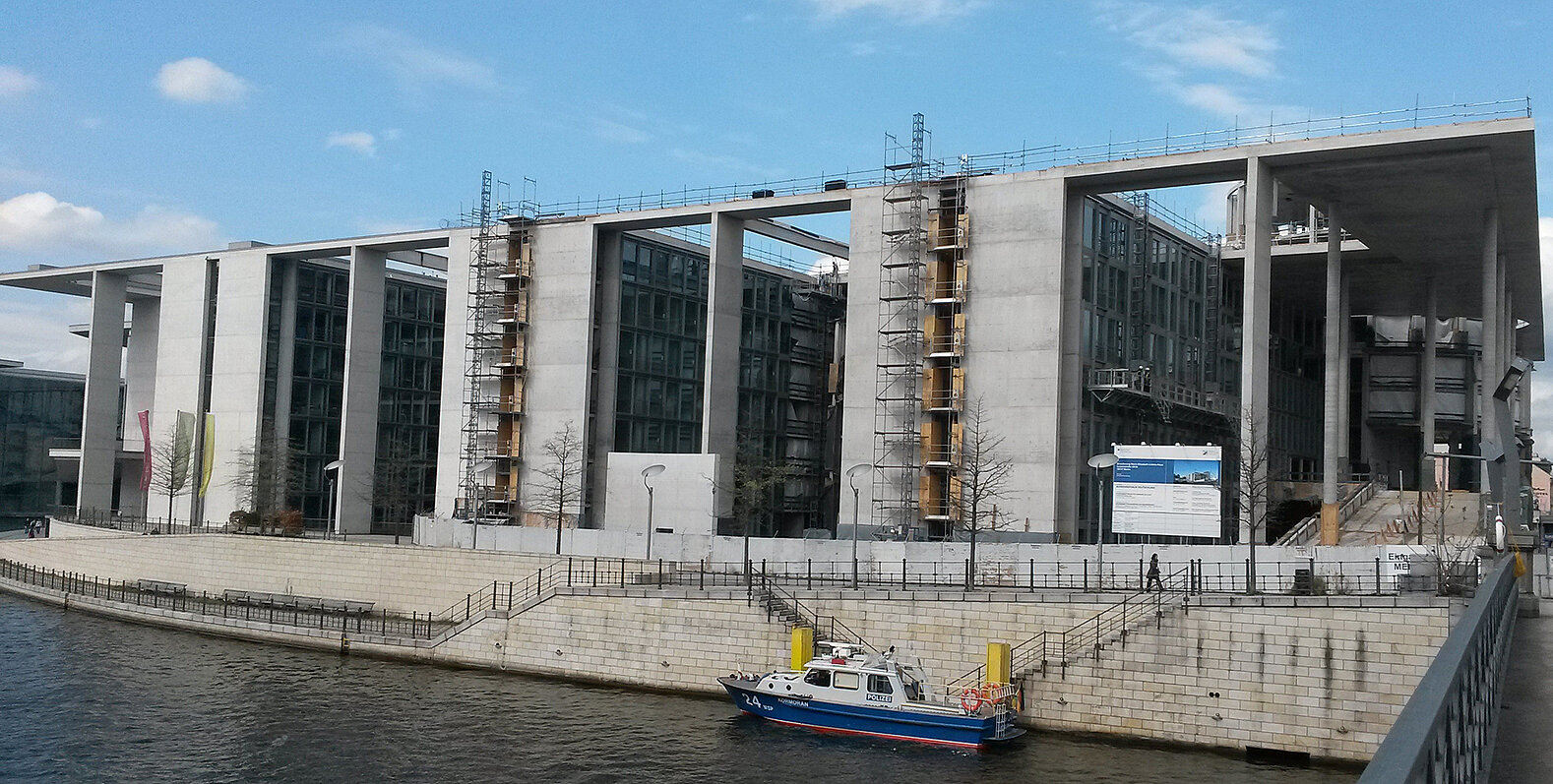

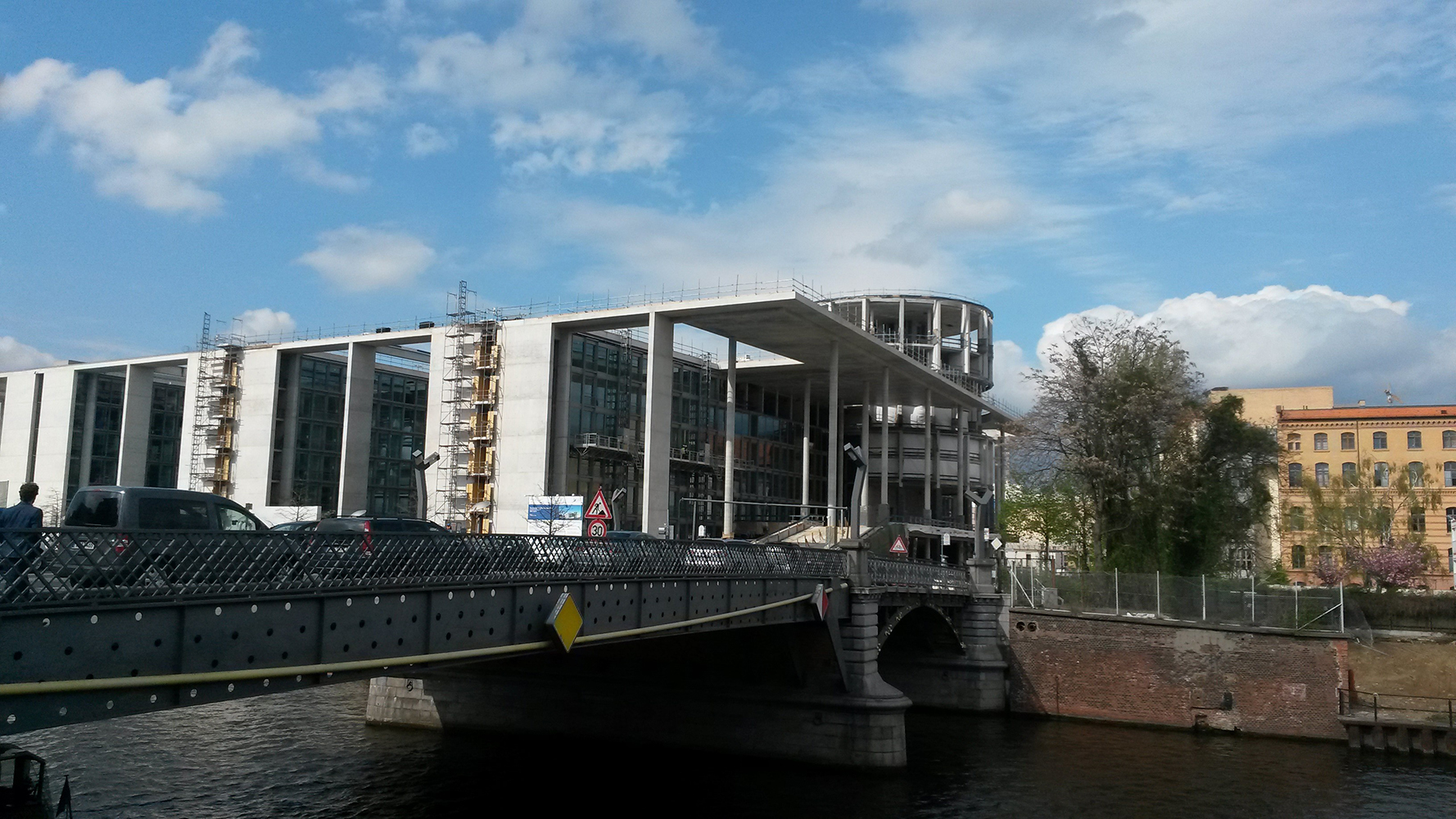

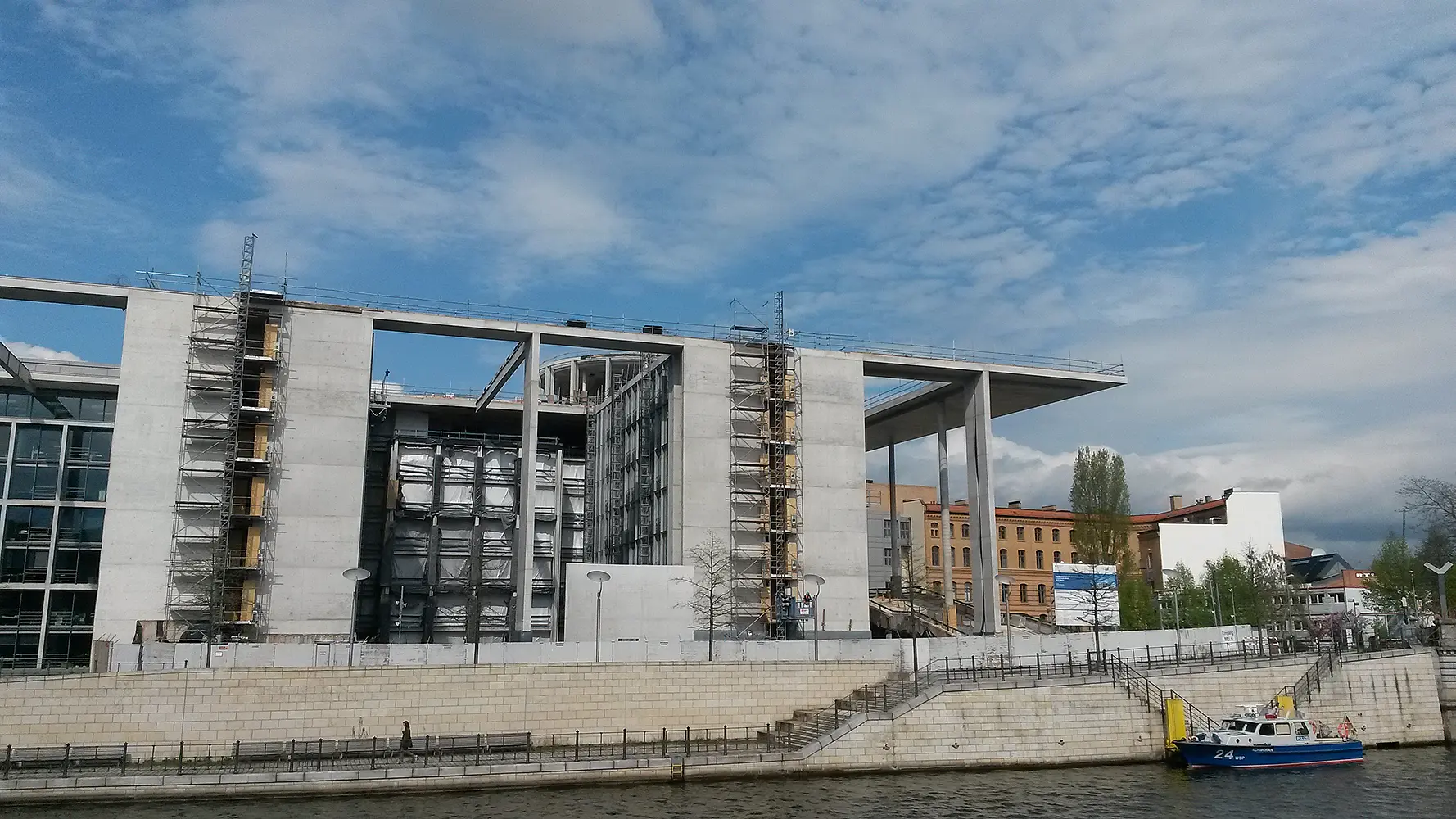

Im Rahmen eines Großprojekts zur Gebäudeautomation wurde ein Erweiterungsbau mit sieben oberirdischen und drei unterirdischen Ebenen vollständig mit moderner Automatisierungstechnik ausgestattet. Die Umsetzung erfolgte durch die AUCOTEAM GmbH im Auftrag eines führenden Herstellers von Gebäudeleittechnik.
Lösung von AUCOTEAM
Kernstück der Lösung ist der Einsatz von Excel Web II BACnet-Controllern, die sowohl die Hauptanlagen als auch die Einzelraumregelung steuern. Die Controller kombinieren Panelbus, BACnet/IP und LONBus, wodurch eine durchgängige Kommunikation zwischen Feldebene und Gebäudeleittechnik ermöglicht wird. Insgesamt wurden rund 980 Feldgeräte
installiert und über ca. 7800 Datenpunkte angebunden.
Die Einzelraumregelung umfasst 566 Räume, die sich in 3 Haupttypen und 14 Untertypen gliedern. Diese unterscheiden sich funktional nur geringfügig, stellen jedoch hohe Anforderungen an die Softwarelogik. So erfolgt die Temperaturregelung je nach Raumtyp über Unterflurkonvektoren, Wandheizkörper, Fußbodenheizungen, thermoaktive Decken oder Klimaschränke – teils mit zusätzlichen Gebläsen. Die Steuerung wurde so programmiert, dass über Parameter jede sinnvolle Kombination flexibel angesteuert werden kann.
Ein Beispiel: Während Raumtyp 1a eine lineare Ventilansteuerung nutzt, erfordert Raumtyp 1c eine sequenzielle Steuerung mit Gebläseaktivierung bei unzureichender Heizleistung. Diese Differenzierung wurde softwareseitig gelöst, ohne die Hardwarestruktur zu verändern.
Die Raumluftqualität wird über CO₂-basierte Volumenstromregelung gesteuert. Die Präsenzmeldung erfolgt über Taster, die definierte Steuerfunktionen auslösen. Für die Nutzer steht ein zentrales Bedientableau zur Verfügung, über das Temperatur, Licht und Jalousien manuell beeinflusst werden können.
Besonderheiten der Lösung von AUCOTEAM
Die durchgängige Systemarchitektur, die hohe Flexibilität der Software und die klare Strukturierung der Datenpunkte ermöglichen eine effiziente Inbetriebnahme und langfristige Wartbarkeit. Die Lösung zeigt, wie komplexe Anforderungen in der Gebäudeautomation durch intelligente Planung und modulare Technik erfolgreich umgesetzt werden können.
